Виды электронных и электромеханических переключателей

Переключатель (свитчер) – устройство, служащее в радиоэлектронике для коммутации электроцепей постоянного и переменного тока и обеспечивающее требуемый рабочий режим. От функциональности этого компонента часто зависит работоспособность всего аппарата. Основные элементы свитчера: контактная пара и замыкающе-размыкающий механизм. Контакты выполняют плоскоконическими, плоскосферическими, цилиндрическими, по принципу работы они бывают прижимными и притирающимися. Для их изготовления используют платину, серебро, золото, вольфрам, латунь, бронзу. Производители предлагают целый перечень этих устройств, различающихся по конструкции и областям применения. На электронных схемах обозначение переключателя зависит от количества полюсов, позиций, порядка срабатывания контактов. Подробно все моменты отражены в ГОСТе 2.755-87 (СТ СЭВ 5720-86).

Что такое переключатель электронного типа

Электронные переключатели изготавливаются на основе микросхем различных типов с транзисторами и другими электронными компонентами. Обычно для управления электронными устройствами используется одна кнопка, нажатием на которую аппарат включают и выключают. Реже предусматривают две кнопки – для положений «Включено» и «Выключено». Часто электронное переключающее устройство находится в составе контроллера управления, который предназначен для руководства различными функциями аппаратуры.

Электромеханические переключатели: виды и основные характеристики

Электромеханические переключатели – это целое семейство устройств, различающихся по конструкции и областям применения.

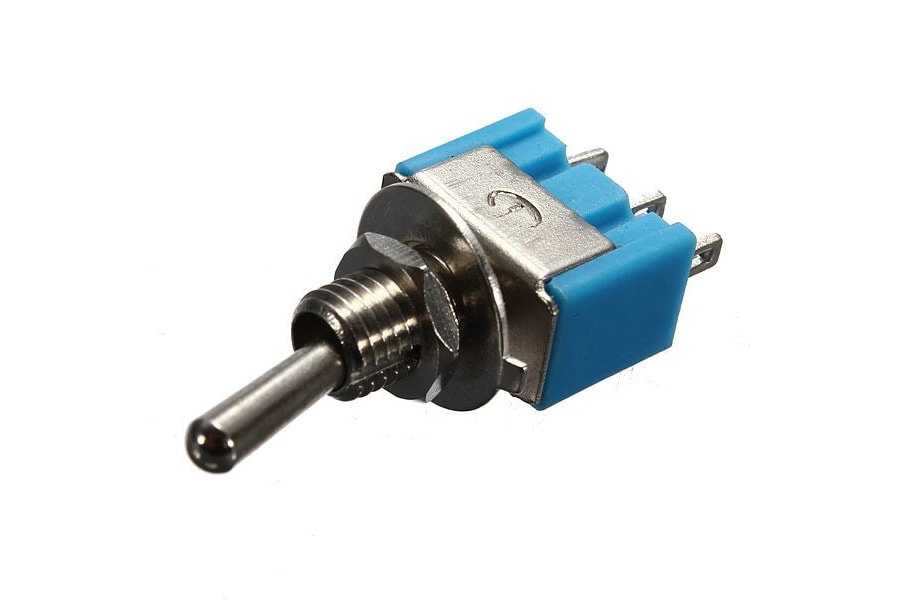

Тумблеры (перекидные переключатели)

Это старейший вид переключателей, в большом объеме производимых на отечественных предприятиях. Основными преимуществами пружинно-рычажного устройства являются: надежность и жесткое сцепление контактной группы, входящей в схему перекидного переключателя. Благодаря этим свойствам механизм работает четко и безотказно. Наиболее распространены отечественные изделия серий ТП, ТВ, ПТ, а также зарубежные Jietong Switch.

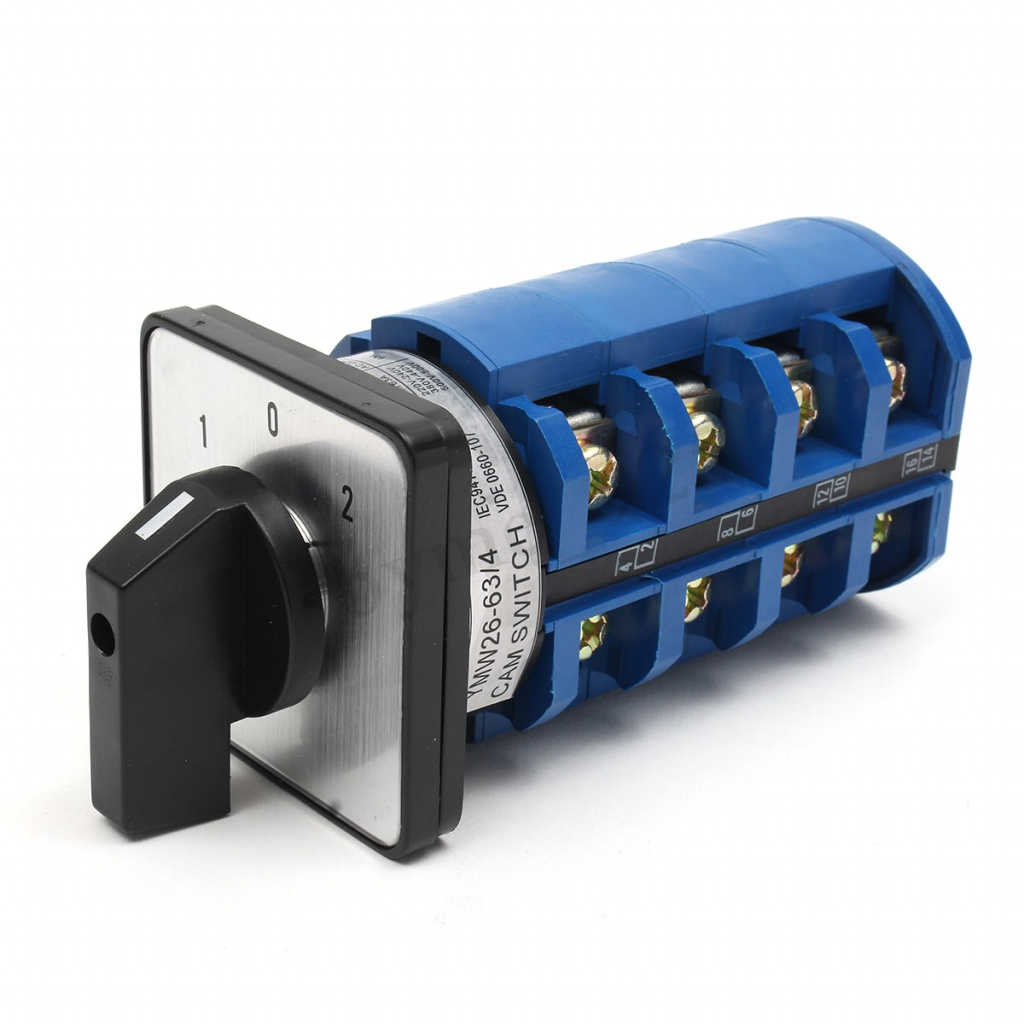

Галетные (роторные) переключатели

Эти свитчеры, состоящие из галеты с контактной группой и роторной оси, выпускаются с разным количеством позиций, галет, различной длиной корпуса. Такие изделия применяют в системах автоматики, в измерительных приборах (они позволяют переключать диапазоны измерений), электрических цепях управления. Заслуженной популярностью пользуется продукция российских компаний, благодаря высокой технологичности, качеству сборки, герметичности корпусов, большому рабочему ресурсу.

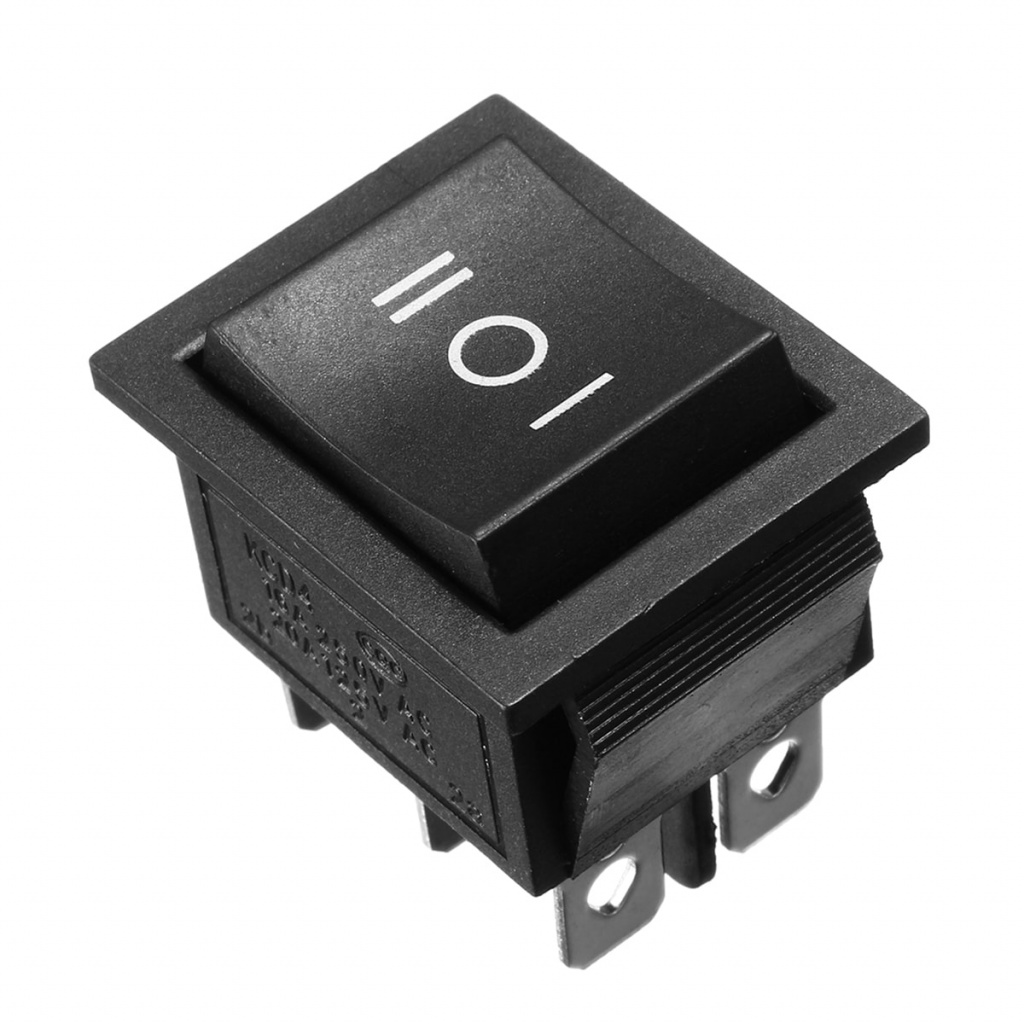

Клавишные (рокерные, кулисные) переключатели

Эта разновидность свитчеров с активатором в виде клавиши. Они востребованы во многих областях: от большегрузной автомобильной и другой техники до бытовых приборов и компьютеров. Такие переключатели выпускаются в обширном диапазоне рабочих напряжений, допустимого тока, размеров, числа контактных групп, что позволяет подобрать оптимальную продукцию для аппаратуры разной мощности и количества коммутируемых цепей. Современные устройства изготавливаются в корпусах из прочных полимерных материалов. Корпус надежно крепится к гнезду методом пайки или соединяется клеммами. Клавишные переключатели могут монтироваться раздельно или формировать управляющую панель. Большинство таких свитчеров имеют торцевую подсветку светодиодными или неоновыми лампами. Они изготавливаются с различными степенями защиты от наружных условий: от изделий, предназначенных для эксплуатации в закрытых помещениях, до герметичных переключателей, способных работать даже под струями воды.

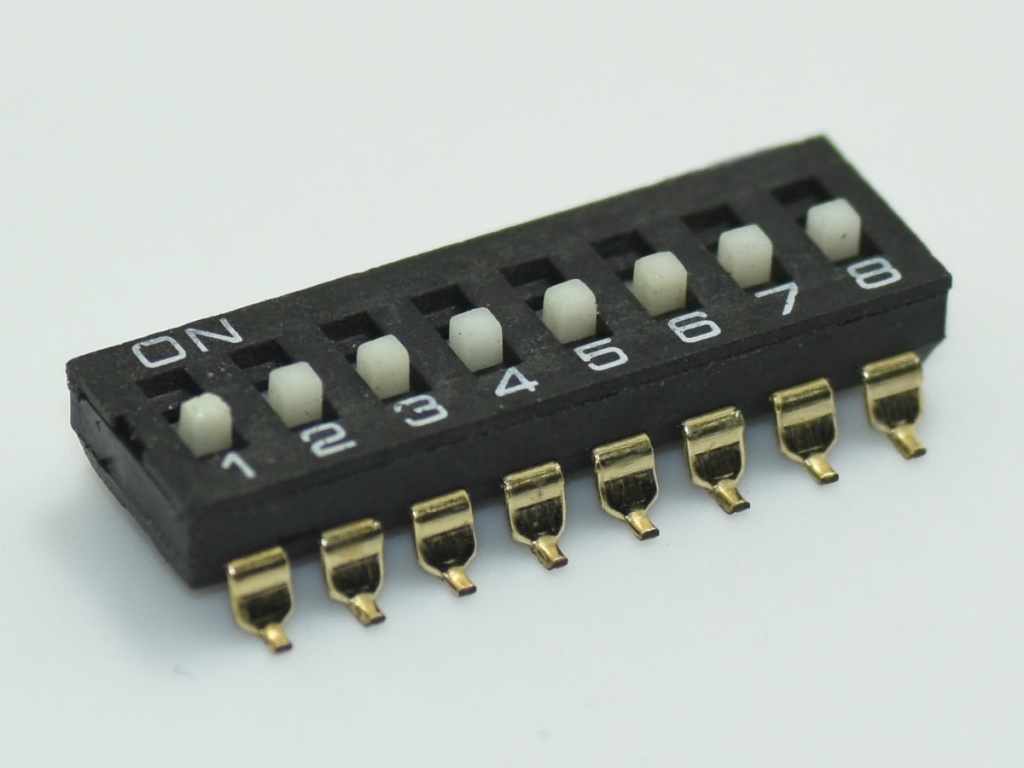

DIP-переключатели

DIP-переключатели зачастую используются в современной промышленной электронике, а также в компьютерах и бытовой технике. Они выполняются в монолитном ДИП-корпусе с одной или несколькими контактными группами. Переключение – угловое или горизонтальное. DIP или DIL – это название типа корпуса, который был сконструирован для электронных компонентов. Его особенность – прямоугольная форма и наличие двух рядов выводов, размещаемых на длинных сторонах. Такая конструкция позволяет увеличить плотность монтажа, по сравнению с круглыми корпусами.

Для изготовления ДИП-корпуса используется пластик PDIP или керамика CDIP. Устройства могут соединяться с платой напрямую или через промежуточную схему, в состав которой входят резисторы, декодирующие и запоминающие элементы. Второй вариант реализуют при необходимости преобразования сигнала в более высокий или низкий.

Сегодня переключающие ДИП-устройства всё реже встречаются в бытовой электронике из-за внедрения более компактных радиодеталей. Однако они по-прежнему широко применяются для комплектации промышленного оборудования.

Одна из разновидностей DIP-переключателей – поворотные, содержащие в конструкции несколько электрических контактов. При повороте колеса требуемый контакт совмещается с цифрой, указанной на корпусе, и происходит замыкание контакта. DIP-свитчеры могут выполняться в разных размерах и иметь крупные колеса для прокрутки или маленькие колесики, для вращения которых необходима отвертка.

Для тестирования исправности переключателя, а также надежности присоединения проводников к его контактам используют мультиметры.
