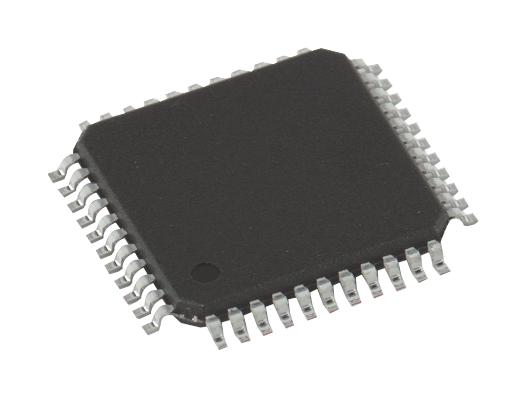

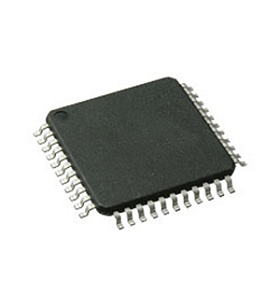

Микросхема ATMEGA8515-16AU Microchip

IC, SM 8-BIT 8K FLASH MCU, WAFFLE80 Series ATMEGA Memory Size, Flash 8KB EEPROM Size 512Byte Memory Size, RAM 512Byte No of I/O Lines 35 Timers, No. of 2 PWM Channels, No of 3 Clock Frequency 16MHz Interface Type SPI, USART Voltage, Supply Min 4.5V Voltage, Supply Max 5.5V Termination Type SMD Case Style TQFP No. of Pins 44 Operating Temperature Range -40°C to +85°C Temp, Op. Max 85°C Temp, Op. Min -40°C Base Number 8515 Interrupts, External No. of 3 Logic Function Number 8515 MIPS, No. of 16 Memory Size 8KB Memory Type FLASH Microprocessor/Controller Features In-system Programming, Watchdog No. of Bits 8 Packaging Type Waffle Tray  Корпус TQFP-44, Ядро AVR, Максимальная частота ядра 16 МГц, Объём памяти программ 8.19 кБайт, Объём EEPROM памяти 512 Байт, Объём оперативной памяти 512 Байт, Интерфейсы EBI/EMI, SPI, UART/USART, Периферия Brown-out Detect/Reset, POR, PWM, WDT, Напряжение питания, min 4.5 В, Напряжение питания, max 5.5 В

Тип упаковки	Palette (палетта)
Внутреннее АЦП	нет
Емкость ПЗУ, слов	8 kB
Емкость ОЗУ, Байт	512 B
Количество входов-выходов	35 вх./вых.
Корпус	TQFP-44
Напряжение питания	4.5…5.5
Объем памяти RAM	512 B
Обьем памяти, FLASH, кБайт	8 kB
Обьем памяти, EEPROM, кБайт	512 B
Нормоупаковка	160 шт
Описание Eng	AVR 8K-Flash/512-RAM/512-EEPROM
Объем EEPROM	512 x 8
Память программ	8KB (4K x 16)
Порты в/в	35 вх./вых.
Разрядность	8
Серия	AVRВ® ATmega
Серия микроконтроллера	ATMEGA8515
Тактовая частота	16MHz
Таймер	2
Тактовая частота, МГц	16
Температура	-40...85
Частота, МГц	16
Ядро	AVR
Вес	1,58
Описание	atmega8515.pdf
Упаковка	Palette (палетта)

Ассортимент продукции	Микроконтроллеры семейства AVR ATmega серии ATmega85X5
Ядро устройства	AVR
Максимальная рабочая частота	16 МГц
Объем программной памяти	8 КБ
Количество контактов	44 контакта
Корпус микросхемы	TQFP
Количество вводов/выводов	35I/O
Интерфейсы	SPI, UART
Объем оперативной памяти	512 Байт
Минимальное напряжение питания	4,5 В
Максимальное напряжение питания	5,5 В
Минимальная рабочая температура	-40 °C
Максимальная рабочая температура	85 °C
Монтаж микросхемы	Поверхностное крепление
Семейство MCU	AVR ATmega
Серия MCU	ATmega85X5
MSL	MSL 3 - 168 часов
SVHC	Нет SVHC (15 января 2018 г.)
