Тумблеры

Тумблер – устройство, предназначенное для переключения низковольтных цепей постоянного и переменного тока небольшой мощности. Производители предлагают несколько видов таких коммутаторов. Подходящую модель выбирают в соответствии с характеристиками электрооборудования и условиями эксплуатации. Тумблеры, которые нужны для комфортного управления комплексом приборов, размещают на общей панели. Эти устройства востребованы в условиях, не требующих частых переключений.

Конструктивные особенности тумблеров

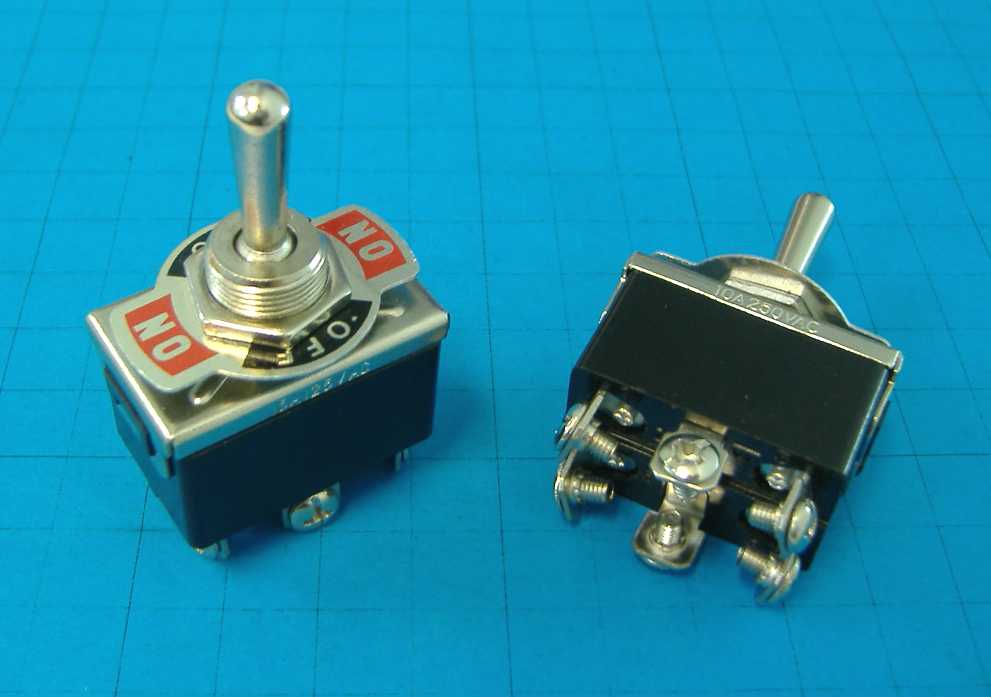

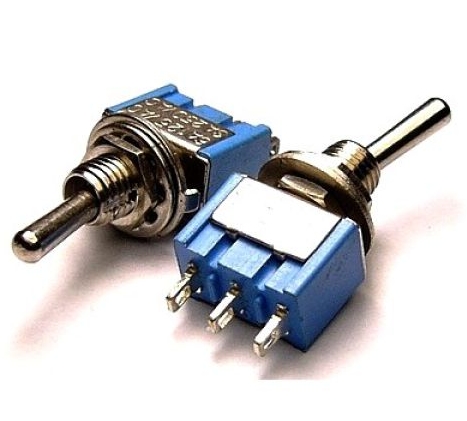

Тумблером называют устройство с короткой ручкой и положительным щелчком. В его состав входят рычаги, соединенные локтевым шарнирным механизмом. Модели небольших размеров и массы называют микротумблерами.

Все элементы изготавливаются из металла или прочных полимерных материалов. Если тумблер планируется использовать в условиях высокой влажности и/или контакта с агрессивными средами, в его конструкцию входят резиновые или силиконовые уплотнители. В комплекте поставки могут присутствовать декоративные гайки.

Популярность тумблерам обеспечивают простая и надежная конструкция, бесперебойность, понятная схема подключения и функционирования, долговечность.

Какие характеристики учитывают при выборе подходящего вида тумблера

• Номинальное напряжение, которое определяется характеристиками изоляционных материалов, расстоянием между открытыми контактами, соображениями безопасности. Устройства, рассчитанные на напряжение 220 В, обычно применяются при комплектации бытовых приборов, 380 В – промышленного инструмента и оборудования.
• Номинальный прямой ток. Характеризует ток, который тумблерный переключатель может пропускать через замкнутые контакты. Его необходимая величина зависит от силы тока оборудования. Обычно она находится в пределах 1-16 А.
• Величина максимального электрического сопротивления контактов.
• Эксплуатационные условия, в которых планируется использовать устройство. От них зависит требуемая степень защиты оболочки, которая определяет защищенность элементов от влаги и грязи. Степень защиты – от IP22 до IP68, в последнем случае устройство может выдержать даже погружение в воду.
• Средняя износостойкость. Обычно она составляет 10 тысяч рабочих циклов. Это расчетная величина, показывающая количество срабатываний, после которого электрические и другие характеристики переключателя резко ухудшаются.
• Способ крепления на месте установки – с помощью саморезов или клипс.
• Количество положений рычага – 2 (включить-выключить) или 3 (включение-выключение-дополнительный режим).
• Количество подключаемых контактов – 2-6, с увеличением числа контактных пар растет максимальное значение допустимых нагрузок.

Типы тумблеров и принцип их работы

Производители предлагают тумблерные переключатели с разным количеством полюсов и положений. Число полюсов равно количеству цепей, которыми может управлять устройство. Число положений характеризует количество контактов, к которым может подключаться каждый полюс. По количеству полюсов и положений тумблеры классифицируются следующим образом:

• SPST – однополюсные одноконтурные. Имеют по одному входу и выходу. При переводе рычага в позицию «Включено» электроцепь замыкается, питание поступает от источника к потребителю. В позиции «Выключено» переключатель размыкает цепь и прекращает питание приборов, инструментов, оборудования. Мгновенную реакцию устройства на изменение положения рычага обеспечивает пружина, входящая в конструкцию.
• SPDT – однополюсные двухконтурные. Имеют один полюс и две цепи. В конструкции предусмотрено 3 контакта. Один – общий, а два других служат для переключения на них с общего контакта. Такие устройства используют при необходимости выбора между двумя сигналами или источниками питания. При переключении рычага замыкается одна или вторая цепь, каждая из которых отвечает за выполнение определенного действия.
• DPDT – двухполюсные двухконтурные. Применяются для коммутации двух линий, одновременного отключения цепей от электропитания.

Это наиболее популярные варианты, но производители предлагают и устройства с большим количеством полюсов.

Как правильно подключить тумблер

При необходимости установки тумблера или замены вышедшего из строя устройства необходимо осуществить следующие шаги:

1. Убедиться, что прибор, в котором осуществляется установка/замена тумблерного переключателя, отключен от электропитания. При замене демонтировать старый переключатель.
2. Если выступающая часть тумблера больше по диаметру, чем отверстие в корпусе, это отверстие следует расширить.
3. Зачистить контакты на кабеле питания на 10-13 мм.
4. Зачищенные провода соединить с переключателем пайкой, скруткой, накидыванием петель.
5. Включить электропитание и проверить работоспособность устройства. Если переключатель функционирует нормально, то корпус тумблера требуется зафиксировать.

При замене или подключении тумблера необходимо соблюдать правила электрической безопасности.
