Графическое обозначение радиодеталей на схемах

Обновлена: 24 Ноября 2022 695 6
Поделиться с друзьями
Радиодетали – электронные компоненты, собираемые в аналоговые и цифровые устройства: телевизоры, измерительные приборы, смартфоны, компьютеры, ноутбуки, планшеты. Если ранее детали изображались приближенно к их натуральному виду, то сегодня используются условные графические обозначения радиодеталей на схеме, разработанные и утвержденные Международной электротехнической комиссией.

Типы электронных схем

В радиоэлектронике различают несколько видов схем: принципиальные, монтажные, блок-схемы, карты напряжений и сопротивлений.

Принципиальные схемы

Такая электросхема дает полное представление обо всех функциональных узлах цепи, типах связей между ними, принципе работы электрооборудования. Принципиальные схемы обычно используются в распределительных сетях. Их разделяют на два типа:
  • Однолинейный. На таком чертеже изображают только силовые цепи.
  • Полный. Если электроустановка несложная, то все ее элементы могут быть отображены на одном листе. Для описания аппаратуры, имеющей в составе насколько цепей (силовых, измерительных, управления) изготавливают чертежи для каждого узла и располагают их на разных листах.

Блок-схемы

Блоком в радиоэлектронике называют независимую часть электронного устройства. Блок – понятие общее, в его состав может входить как небольшое, так и значительное количество деталей. Блок-схема (или структурная схема) дает только общее понятие об устройстве электронного прибора. На ней не отображаются: точный состав блоков, количество диапазонов их функционирования, схемы, по которым они собраны. На блок-схеме блоки обозначаются квадратами или кружками, а связи между ними – одной или двумя линиями. Направления прохождения сигнала обозначаются стрелками. Названия блоков в полном или сокращенном виде могут наноситься непосредственно на схему. Второй вариант – нумерация блоков и расшифровка этих номеров в таблице, размещенной на полях чертежа. На графических изображениях блоков могут отображаться основные детали или наноситься графики их работы.

Монтажные

Монтажные схемы удобны для самостоятельного составления электроцепи. На них указывают места расположения каждого элемента цепи, способы связи, прокладку соединительных проводов. Обозначение радиоэлементов на таких схемах обычно приближается к их натуральному виду.

Карты напряжений и сопротивлений

Картой (диаграммой) напряжений называют чертеж, на котором рядом с отдельными деталями и их выводами указывают величины напряжений, характерных для нормальной работы прибора. Напряжения ставят в разрывах стрелок, показывающих, в каких местах необходимо производить измерения. На карте сопротивлений указывают значения сопротивления, характерные для исправного прибора и цепей.

Как обозначаются различные радиодетали на схемах

Как ранее было сказано, для обозначения радиодеталей каждого типа существует определенный графический символ.

Резисторы

Эти детали предназначаются для регулирования силы тока в цепи. Постоянные резисторы обладают определенной и неизменной величиной сопротивления. У переменных сопротивление находится в интервале от нуля до установленного максимального значения. Названия и условные обозначения этих радиодеталей на схеме регламентируются ГОСТом 2.728-74 ЕСКД. В общем случае на чертеже они представляют собой прямоугольник с двумя выводами. Американские производители обозначают резисторы на схемах зигзагообразной линией.
Графическое обозначение резисторов на схемах
изображение резисторов на схемах
Графическое обозначение резисторов на принципиальных схемах
изображение резисторов на принципиальных схемах

Постоянные резисторы

Характеризуются сопротивлением и мощностью. Обозначаются прямоугольником с линиями, обозначающими определенное значение мощности. Превышение указанной величины приведет к выходу детали из строя. Также на схеме указываются: буква R (резистор), цифра, обозначающая порядковый номер детали в цепи, величина сопротивления. Эти радиодетали обозначаются цифрами и буквами – «К» и «М». Буква «К» означает кОм, «М» – мОм.

Переменные резисторы

Графическое обозначение переменных резисторов на схемах
изображение переменных резисторов на схемах
В их конструкцию входит подвижный контакт, которым изменяют величину сопротивления. Деталь применяется в роли регулирующего элемента в аудио- и другой подобной технике. На схеме обозначается прямоугольником с указанием неподвижных и подвижного контактов. На чертеже отображается неизменяющееся номинальное сопротивление. Существует несколько вариантов соединения резисторов:

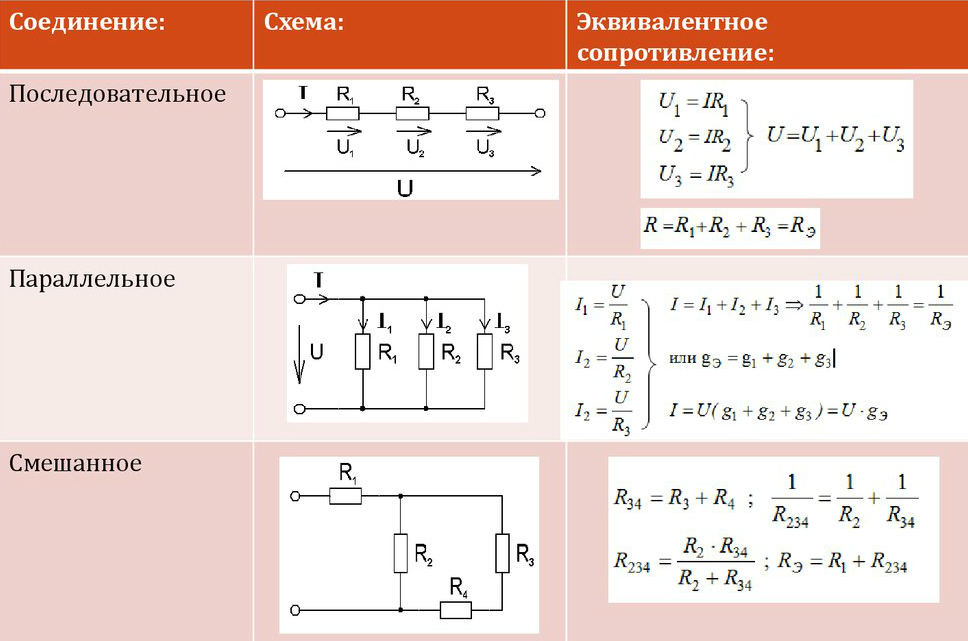

Варианты соединения резисторов
варианты соединения резисторов
  • Последовательное. Конечный вывод одной детали соединяется с начальным выводом другой. По всем элементам цепи протекает общий ток. Подключение каждого последующего резистора увеличивает сопротивление.
  • Параллельное. Начальные выводы всех сопротивлений соединяются в одной точке, конечные – в другой. Ток проходит по каждому резистору. Общее сопротивление в такой цепи всегда меньше, чем сопротивление отдельного резистора.
  • Смешанное. Это наиболее популярный тип соединения деталей, объединяющий два описанных выше.

Конденсаторы

Графическое изображение конденсаторов на схемах
графическое изображение конденсаторов на схемах
Конденсатор – это радиодеталь, состоящая из двух обкладок, разделенных слоем диэлектрика. На схему наносится в виде двух линий (или прямоугольников – для электролитических конденсаторов), обозначающих обкладки. Просвет между ними – слой диэлектрика. Конденсаторы по популярности использования в схемах занимают второе место после резисторов. Способны накапливать электрический заряд с последующей отдачей.
  • Конденсаторы с постоянной емкостью. Около значка ставится буква «С», порядковый номер детали, значение номинальной емкости.
  • С переменной емкостью. Около графического значка проставляются значения минимальной и максимальной емкости.
В цепях с высоким напряжением в конденсаторах, за исключением электролитических, после емкости указывают величину напряжения. При соединении электролитических конденсаторов требуется соблюдать полярность. Для обозначения положительно заряженной обкладки используют знак «+» или узкий прямоугольник. Если полярность отсутствует, обе обкладки обозначаются узкими прямоугольниками. Электролитические конденсаторы устанавливаются в фильтрах электропитания низкочастотных и импульсных устройств.

Диоды и стабилитроны

Графическое изображение диодов и стабилитронов на схемах
графическое изображение диодов и стабилитронов на схемах
Диод – полупроводниковый прибор, предназначенный для пропускания электрического тока в одну сторону и создания препятствий для его протекания в противоположную. Этот радиоэлемент обозначается в виде треугольника (анода), вершина которого направлена в сторону протекания тока. Перед вершиной треугольника располагают черту (катод). Стабилитрон – разновидность полупроводникового диода. Стабилизирует приложенное к выводам напряжение обратной полярности. Стабистор – диод, к выводам которого прилагается напряжение прямой полярности.

Транзисторы

Транзисторы – полупроводниковые приборы, используемые для генерации, усиления и преобразования электрических колебаний. С их помощью контролируют и регулируют напряжение в цепи. Отличаются разнообразием конструкций, диапазонов частот, форм и размеров. Наиболее популярны биполярные транзисторы, обозначаемые на схемах буквами VT. Для них характерна одинаковая электропроводность коллектора и эмиттера.
Графическое изображение транзисторов на схемах
графическое изображение транзисторов на схемах

Микросхемы

Микросхемы – это сложные по составу электронные компоненты. Представляют собой полупроводниковую подложку, в которую интегрируют резисторы, конденсаторы, диоды и другие радиодетали. Служат для преобразования электроимпульсов в цифровые, аналоговые, аналогово-цифровые сигналы. Изготавливаются в корпусе или без него. Правила условного графического обозначения (УГО) цифровых и микропроцессорных микросхем регламентируются ГОСТом 2.743-91 ЕСКД. Согласно им, УГО имеет форму прямоугольника. На схеме показывают линии подвода к нему. Прямоугольник состоит только из основного поля или основного и двух дополнительных. В основном поле в обязательном порядке указывают функции, выполняемые элементом. В дополнительных полях обычно расшифровывают назначения выводов. Основные и дополнительные поля могут разделяться или не разделяться сплошной линией.
Графическое изображение микросхем
графическое изображение микросхем

Кнопки, реле, переключатели

Графическое изображение кнопок и переключателей на схеме
графическое изображение кнопок и переключателей на схеме
  • Кнопка представляет собой двухконтактный прибор, служащий для краткосрочного соединения частей электроцепи способом нажатия.
  • Выключатель – двухконтактное устройство, предназначенное для соединения и размыкания электроцепи.
  • Переключатель – трехконтактный прибор, служащий для переключения электроцепей. Один контакт может находиться в двух разных положениях.
  • Графическое изображение элементов электрической цепи
    изображение элементов электрической цепи
  • Реле – электроприбор, который служит для переключения электроцепей путем подачи напряжения на электрическую обмотку. Если в реле присутствует несколько групп контактов, то им присваивают порядковые номера. Контакты могут быть замыкающими, размыкающими, переключающими.
Графическое изображение реле на схеме
изображение реле на схемах

Буквенное обозначение радиодеталей на схеме

Скачать буквенные обозначения радиодеталей в формате XLSX

Буквенные коды радиоэлементов на принципиальных схемах

Устройства и элементы Буквенный код
Устройства: усилители, приборы телеуправления, лазеры, мазеры; общее обозначение А
Преобразователи неэлектрических величин в электрические (кроме генераторов и источников питания) или наоборот, аналоговые или многоразрядные преобразователи, датчики для указания или измерения; общее обозначение В
Громкоговоритель ВА
Магнитострикционный элемент ВВ
Детектор ионизирующих излучений BD
Сельсин-датчик ВС
Сельсин-приемник BE
Телефон (капсюль) BF
Тепловой датчик ВК
Фотоэлемент BL
Микрофон ВМ
Датчик давления ВР
Пьезоэлемент ВО
Датчик частоты вращения, тахогенератор BR
Звукосниматель BS
Датчик скорости ВѴ
Конденсаторы С
Микросхемы интегральные, микросборки: общее обозначение D
Микросхема интегральная аналоговая DA
Микросхема интегральная цифровая, логический элемент DD
Устройство хранения информации (памяти) DS
Устройство задержки DT
Элементы разные: общее обозначение Е
Лампа осветительная EL
Нагревательный элемент ЕК
Разрядники, предохранители, устройства защиты: общее обозначение F
Предохранитель плавкий FU
Генераторы, источники питания, кварцевые генераторы: общее обозначение G
Батарея гальванических элементов, аккумуляторов GB
Устройства индикационные и сигнальные; общее обозначение Н
Прибор звуковой сигнализации НА
Индикатор символьный HG
Прибор световой сигнализации HL
Реле, контакторы, пускатели; общее обозначение К
Реле электротепловоѳ кк
Реле времени КТ
Контактор, магнитный пускатель км
Катушки индуктивности, дроссели; общее обозначение L
Двигатели, общее обозначение М
Приборы измерительные; общее обозначение Р
Амперметр (миллиамперметр, микроамперметр) РА
Счетчик импульсов PC
Частотомер PF
Омметр PR
Регистрирующий прибор PS
Измеритель времени действия, часы РТ
Вольтметр PV
Ваттметр PW
Резисторы постоянные и переменные; общее обозначение R
Терморезистор RK
Шунт измерительный RS
Варистор RU
Выключатели, разъединители, короткозамыкатели в силовых цепях (в цепях питания оборудования); общее обозначение Q
Устройства коммутационные в цепях управления, сигнализации и измерительных; общее обозначение S
Выключатель или переключатель SA
Выключатель кнопочный SB
Выключатель автоматический SF
Трансформаторы, автотрансформаторы; общее обозначение T
Электромагнитный стабилизатор TS
Преобразователи электрических величин в электрические, устройства связи; общее обозначение и
Модулятор ив
Демодулятор UR
Дискриминатор Ul
Преобразователь частотный, инвертор, генератор частоты, выпрямитель UZ
Приборы полупроводниковые и электровакуумные; общее обозначение V
Диод, стабилитрон VD
Транзистор VT
Тиристор VS
Прибор электровакуумный VL
Линии и элементы СВЧ; общее обозначение W
Ответвитель WE
Коро ткоэа мы ка тель WK
Вентиль WS
Трансформатор, фазовращатель, неоднородность WT
Аттенюатор WU
Антенна WA
Соединения контактные; общее обозначение X
Штырь (вилка) ХР
Гнездо (розетка) XS
Соединение разборное XT
Соединитель высокочастотный XW
Устройства механические с электромагнитным приводом; общее обозначение Y
Электромагнит YA
Тормоз с электромагнитным приводом YB
Муфта с электромагнитным приводом YC
Устройства оконечные, фильтры; общее обозначение Z
Ограничитель ZL
Фильтр кварцевый ZQ

Буквенные коды функционального назначения радиоэлектронного устройства или элемента

Функциональное назначение устройства, элемента Буквенный код
Вспомогательный А
Считающий С
Дифференцирующий D
Защитный F
Испытательный G
Сигнальный Н
Интегрирующий 1
Гпавный М
Измерительный N
Пропорциональный Р
Состояние (старт, стоп, ограничение) Q
Возврат, сброс R
Запоминающий, записывающий S
Синхронизирующий, задерживающий т
Скорость (ускорение, торможение) V
Суммирующий W
Умножение X
Аналоговый Y
Цифровой Z

Буквенные сокращения по радиоэлектронике

Буквенное сокращение Расшифровка сокращения
AM амплитудная модуляция
АПЧ автоматическая подстройка частоты
АПЧГ автоматическая подстройка частоты гетеродина
АПЧФ автоматическая подстройка частоты и фазы
АРУ автоматическая регулировка усиления
АРЯ автоматическая регулировка яркости
АС акустическая система
АФУ антенно-фидерное устройство
АЦП аналого-цифровой преобразователь
АЧХ амплитудно-частотная характеристика
БГИМС большая гибридная интегральная микросхема
БДУ беспроводное дистанционное управление
БИС большая интегральная схема
БОС блок обработки сигналов
БП блок питания
БР блок развертки
БРК блок радиоканала
БС блок сведения
БТК блокинг-трансформатор кадровый
БТС блокинг-трансформатор строчный
БУ блок управления
БЦ блок цветности
БЦИ блок цветности интегральный (с применением микросхем)
ВД видеодетектор
ВИМ время-импульсная модуляция
ВУ видеоусилитель; входное (выходное) устройство
ВЧ высокая частота
Г гетеродин
ГВ головка воспроизводящая
ГВЧ генератор высокой частоты
ГВЧ гипервысокая частота
ГЗ генератор запуска; головка записывающая
ГИР гетеродинный индикатор резонанса
ГИС гибридная интегральная схема
ГКР генератор кадровой развертки
ГКЧ генератор качающейся частоты
ГМВ генератор метровых волн
ГПД генератор плавного диапазона
ГО генератор огибающей
ГС генератор сигналов
ГСР генератор строчной развертки
гсс генератор стандартных сигналов
гг генератор тактовой частоты
ГУ головка универсальная
ГУН генератор, управляемый напряжением
Д детектор
дв длинные волны
дд дробный детектор
дн делитель напряжения
дм делитель мощности
дмв дециметровые волны
ДУ дистанционное управление
ДШПФ динамический шумопонижающий фильтр
ЕАСС единая автоматизированная сеть связи
ЕСКД единая система конструкторской документации
зг генератор звуковой частоты; задающий генератор
зс замедляющая система; звуковой сигнал; звукосниматель
ЗЧ звуковая частота
И интегратор
икм импульсно-кодовая модуляция
ИКУ измеритель квазипикового уровня
имс интегральная микросхема
ини измеритель линейных искажений
инч инфранизкая частота
ион источник образцового напряжения
ип источник питания
ичх измеритель частотных характеристик
к коммутатор
КБВ коэффициент бегущей волны
КВ короткие волны
квч крайне высокая частота
кзв канал записи-воспроизведения
КИМ кодо-импульсная модуляции
кк катушки кадровые отклоняющей системы
км кодирующая матрица
кнч крайне низкая частота
кпд коэффициент полезного действия
КС катушки строчные отклоняющей системы
ксв коэффициент стоячей волны
ксвн коэффициент стоячей волны напряжения
КТ контрольная точка
КФ катушка фокусирующая
ЛБВ лампа бегущей волны
лз линия задержки
лов лампа обратной волны
лпд лавинно-пролетный диод
лппт лампово-полупроводниковый телевизор
м модулятор
MA магнитная антенна
MB метровые волны
мдп структура металл-диэлектрик-полупроводник
МОП структура металл-окисел-полупроводник
мс микросхема
МУ микрофонный усилитель
ни нелинейные искажения
нч низкая частота
ОБ общая база (включение транзистора по схеме с общей базой)
овч очень высокая частота
ои общий исток (включение транзистора *по схеме с общим истоком)
ок общий коллектор (включение транзистора по схеме с обшим коллектором)
онч очень низкая частота
оос отрицательная обратная связь
ОС отклоняющая система
ОУ операционный усилитель
ОЭ обший эмиттер (включение транзистора по схеме с общим эмиттером)
ПАВ поверхностные акустические волны
пдс приставка двухречевого сопровождения
ПДУ пульт дистанционного управления
пкн преобразователь код-напряжение
пнк преобразователь напряжение-код
пнч преобразователь напряжение частота
пос положительная обратная связь
ППУ помехоподавляющее устройство
пч промежуточная частота; преобразователь частоты
птк переключатель телевизионных каналов
птс полный телевизионный сигнал
ПТУ промышленная телевизионная установка
ПУ предварительный усили^егіь
ПУВ предварительный усилитель воспроизведения
ПУЗ предварительный усилитель записи
ПФ полосовой фильтр; пьезофильтр
пх передаточная характеристика
пцтс полный цветовой телевизионный сигнал
РЛС регулятор линейности строк; радиолокационная станция
РП регистр памяти
РПЧГ ручная подстройка частоты гетеродина
РРС регулятор размера строк
PC регистр сдвиговый; регулятор сведения
РФ режекторный или заграждающий фильтр
РЭА радиоэлектронная аппаратура
СБДУ система беспроводного дистанционного управления
СБИС сверхбольшая интегральная схема
СВ средние волны
свп сенсорный выбор программ
СВЧ сверхвысокая частота
сг сигнал-генератор
сдв сверхдлинные волны
СДУ светодинамическая установка; система дистанционного управления
СК селектор каналов
СКВ селектор каналов всеволновый
ск-д селектор каналов дециметровых волн
СК-М селектор каналов метровых волн
СМ смеситель
енч сверхнизкая частота
СП сигнал сетчатого поля
сс синхросигнал
сси строчный синхронизирующий импульс
СУ селектор-усилитель
сч средняя частота
ТВ тропосферные радиоволны; телевидение
твс трансформатор выходной строчный
твз трансформатор выходной канала звука
твк трансформатор выходной кадровый
ТИТ телевизионная испытательная таблица
ТКЕ температурный коэффициент емкости
тки температурный коэффициент индуктивности
ткмп температурный коэффициент начальной магнитной проницаемости
ткнс температурный коэффициент напряжения стабилизации
ткс температурный коэффициент сопротивления
тс трансформатор сетевой
тц телевизионный центр
тцп таблица цветных полос
ТУ технические условия
У усилитель
УВ усилитель воспроизведения
УВС усилитель видеосигнала
УВХ устройство выборки-хранения
УВЧ усилитель сигналов высокой частоты
УВЧ ультравысокая частота
УЗ усилитель записи
УЗЧ усилитель сигналов звуковой частоты
УКВ ультракороткие волны
УЛПТ унифицированный ламповополупроводниковый телевизор
УЛЛЦТ унифицированный лампово полупроводниковый цветной телевизор
УЛТ унифицированный ламповый телевизор
УМЗЧ усилитель мощности сигналов звуковой частоты
УНТ унифицированный телевизор
УНЧ усилитель сигналов низкой частоты
УНУ управляемый напряжением усилитель.
УПТ усилитель постоянного тока; унифицированный полупроводниковый телевизор
УПЧ усилитель сигналов промежуточной частоты
УПЧЗ усилитель сигналов промежуточной частоты звук?
УПЧИ усилитель сигналов промежуточной частоты изображения
УРЧ усилитель сигналов радиочастоты
УС устройство сопряжения; устройство сравнения
УСВЧ усилитель сигналов сверхвысокой частоты
УСС усилитель строчных синхроимпульсов
УСУ универсальное сенсорное устройство
УУ устройство (узел) управления
УЭ ускоряющий (управляющий) электрод
УЭИТ универсальная электронная испытательная таблица
ФАПЧ фазовая автоматическая подстройка частоты
ФВЧ фильтр верхних частот
ФД фазовый детектор; фотодиод
ФИМ фазо-импульсная модуляция
ФМ фазовая модуляция
ФНЧ фильтр низких частот
ФПЧ фильтр промежуточной частоты
ФПЧЗ фильтр промежуточной частоты звука
ФПЧИ фильтр промежуточной частоты изображения
ФСИ фильтр сосредоточенной избирательности
ФСС фильтр сосредоточенной селекции
ФТ фототранзистор
ФЧХ фазо-частотная характеристика
ЦАП цифро-аналоговый преобразователь
ЦВМ цифровая вычислительная машина
ЦМУ цветомузыкальная установка
ЦТ центральное телевидение
ЧД частотный детектор
ЧИМ частотно-импульсная модуляция
чм частотная модуляция
шим широтно-импульсная модуляция
шс шумовой сигнал
эв электрон-вольт (е • В)
ЭВМ. электронная вычислительная машина
эдс электродвижущая сила
эк электронный коммутатор
ЭЛТ электронно-лучевая трубка
ЭМИ электронный музыкальный инструмент
эмос электромеханическая обратная связь
ЭМФ электромеханический фильтр
ЭПУ электропроигрывающее устройство
ЭЦВМ электронная цифровая вычислительная машина

Оцените статью

(0)
Что вам не понравилось?


Анатолий Мельник
Специалист в области радиоэлектроники и электронных компонентов. Консультант по подбору деталей в компании РадиоЭлемент.

Комментарии

Сергей
05.05.2019
Здравствуйте,подскажите пожалуйста ,обозначение на схеме, телевизора LG MODEL: 47LW 575S.На некоторых резисторах, указан номинал, и сверху три буквы opt .....что это производитель указал........?Заранее благодарю вас .
Алексей Михайлович
07.10.2019

Очень здорово структурирована и изложена информация!

Дмитрий
12.02.2021
Статья хорошая, но из прошлого - в реалиях сейчас таких обозначений нет, да и унификации нет. Вот сейчас ремонтирую плату, где транзисторы обозначены буквой Q, а линейный стабилизатор буквой M. Китайцы по своему, индийцы по своему, Европа еще придерживается каких то стандартов, а российских схем вообще не существует.
Владимир Павлов
25.03.2021
Спасибо.
Владислав
16.10.2021
Да, сейчас обозначения немного другие, но всё равно спасибо за статью.
Сергей
04.11.2021
Спасибо. Хороший материал.
Добавить комментарий

Возврат к списку

X
Заказать обратный звонок Ваше имя: Телефон: Дата: Время звонка: Комментарий:
Ваша заявка отправлена!
