Как подобрать резистор по назначению и принципу работы

Обновлена: 24 Ноября 2022 2041 2
Поделиться с друзьями

Резисторы – радиоэлементы, без которых нельзя построить ни одну электрическую схему. На их долю приходится примерно половина всех монтируемых в схеме деталей. Резисторы позволяют контролировать, ограничивать и распределять ток между другими элементами. Их основной характеристикой является сопротивление, измеряемое в Ом.

Обозначение резисторов

Графический знак резистора, принятый среди наших соотечественников, – прямоугольник. За рубежом его изображают в виде ломаной линии, напоминающей букву W. На схемах рядом с графическим изображением указывают буквенно-цифровую маркировку, которая включает букву R, число, которое обозначает номер элемента на схеме, значение сопротивления. Если к номеру позиции элемента добавлен значок «*», то это означает, что величина сопротивления указана приблизительно. Точное значение придется подбирать при настройке устройства. Поэтому постоянные резисторы для данной области применения не пригодны. Внутри графического символа может указываться номинальная мощность рассеивания.

Виды резисторов

Производители предлагают широчайший ассортимент резисторов, из которого нужно подобрать деталь, подходящую по конструкции, назначению и цене. Рассмотрим характеристики самых распространенных видов этих радиоэлементов. По материалу резистивного элемента различают изделия проволочные, непроволочные, металлофольговые.

Проволочные

Это традиционная разновидность, применяемая нашими папами и дедушками. Токопроводящую проволоку с большим удельным сопротивлением изготавливают на основе сплавов из меди, никеля, марганца – манганина, константана, никелина. В ходе работы могут нагреваться.

Непроволочные

В конструкцию входят: диэлектрическое основание и покрытие, обладающее определенным сопротивлением. Такое покрытие называют резистивом, оно может быть пленочным или объемным. Пленочные бывают:

  • Тонкопленочными. Их толщина измеряется в нанометрах. Резистив наносят вакуумным напылением на диэлектрическую подложку. Стоимость такой продукции выше стоимости толстопленочных аналогов. Ее преимущества: хороший температурный коэффициент сопротивления, невысокие – паразитная индуктивность и уровень шума. Востребованы в основном для устройств СВЧ, в которых требуется точность и стабильность.
  • Толстопленочными. Эти изделия имеют толщину в десятых долях миллиметра. Бывают – лакосажевые, керметные, на базе токопроводящих пластмасс. Это недорогие резисторы, их отклонение от номинального значения составляет 1-2%.

Сопротивление пленочных резисторов регулируют за счет толщины покрытия. Основные характеристики этих изделий: стабильность, точность, широкий диапазон значений сопротивления – от нескольких Ом до МОм.

Классификация резисторов по принципу работы

В зависимости от области применения, используют резисторы:

  • Постоянные. Эти элементы лишены способности менять сопротивление во время эксплуатации.

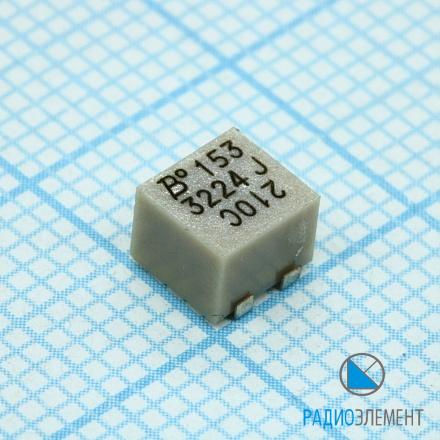

  • Подстроечные. Такие элементы имеют три вывода. Сопротивление между двумя выводами постоянное. Если третий связывают с подвижным контактом, то получают делитель напряжения. Используются для настройки чувствительности датчиков и другой аппаратуры.
  • Переменные, называемые «потенциометрами». С их помощью регулируют работу аппаратуры путем изменения сопротивления.

Разновидности полупроводниковых резисторов

В категорию полупроводниковых резисторов входят:

  • Терморезисторы. Сопротивление таких элементов изменяется, в зависимости от температуры окружающей среды.
  • Варисторы. Изменение сопротивления происходит в соответствии с изменением величины напряжения. Используйте эти детали, если хотите защитить основные элементы схемы от скачков напряжения в сети.
  • Фоторезисторы – очень популярная продукция, используемая в электронных схемах часов, управления уличным освещением. Реагирует на степень освещенности. При ее низком уровне сопротивление этого элемента достигает 1 мОм, при ярком освещении оно резко падает.

Параметры, учитываемые при покупке резисторов

При покупке этих деталей учитывают:

  • Самый важный параметр – сопротивление, которое определяется нормативной документацией. Его номинальное значение указывается на корпусе детали. Значения до 999 Ом выражаются в Ом, 1000-99000 Ом – в кОм, от 1 000 000 Ом – в МОм. Помимо сопротивления, необходимо правильно подобрать допуск на точность, который может находиться в пределах 0,5-10%. При выборе величины допуска следует помнить: чем выше точность, тем меньше эксплуатационный температурный интервал.
  • Номинальная мощность – это максимально допустимая мощность, рассеиваемая на резисторном элементе, при которой рабочие характеристики резистора сохраняются в течение всего установленного эксплуатационного периода. Например, если вы купили резистор на 100 Ом c допуском ±10%, то его реальное сопротивление может составить 90-110 Ом. Узнать точное сопротивление этого резистора можно лишь с помощью замера омметром или мультиметром.
  • Температурный коэффициент сопротивления. Эта величина характеризует относительное изменение сопротивления детали при повышении или понижении температуры на 1°C. ТКС для одного резистора в разных температурных интервалах может иметь разное значение.
  • Электрическая прочность. Указывает на предельное напряжение, при котором элемент может функционировать без выхода из строя на протяжении всего установленного срока службы.
