Как правильно выбрать акустический кабель для колонок

Чтобы наслаждаться качественным звуком, воспроизводимым с помощью усилителя и колонок разной мощности или профессиональных систем, важно использовать качественные акустические кабели и организовать надежное подключение. Для эффективного решения необходимо учитывать параметры низкочастотного канала, технические характеристики и тип проводов, а также знать, как подобрать сечение акустического кабеля для колонок.

Отличия от обычного кабеля:

• меньшее количество проводников;
• лучшая проводимость сигнала;
• существенная мягкость и гибкость;
• сравнительно большее сечение;
• использование чистой меди.

Иногда необходимые для подключения провода подобраны производителем и уже идут в комплекте Hi-Fi или Hi-End систем, но зачастую такие изделия приходится приобретать самостоятельно. Таким образом, появляется вопрос, какой акустический кабель выбрать. Современный рынок предлагает множество продукции разного уровня исполнения и предназначения: соединительные, звуковые, 4-контактные и экранированные проводники, а также AUX-кабели и другие аналоги. Данный текст поможет разобраться в решении вопроса.

Типы акустических кабелей

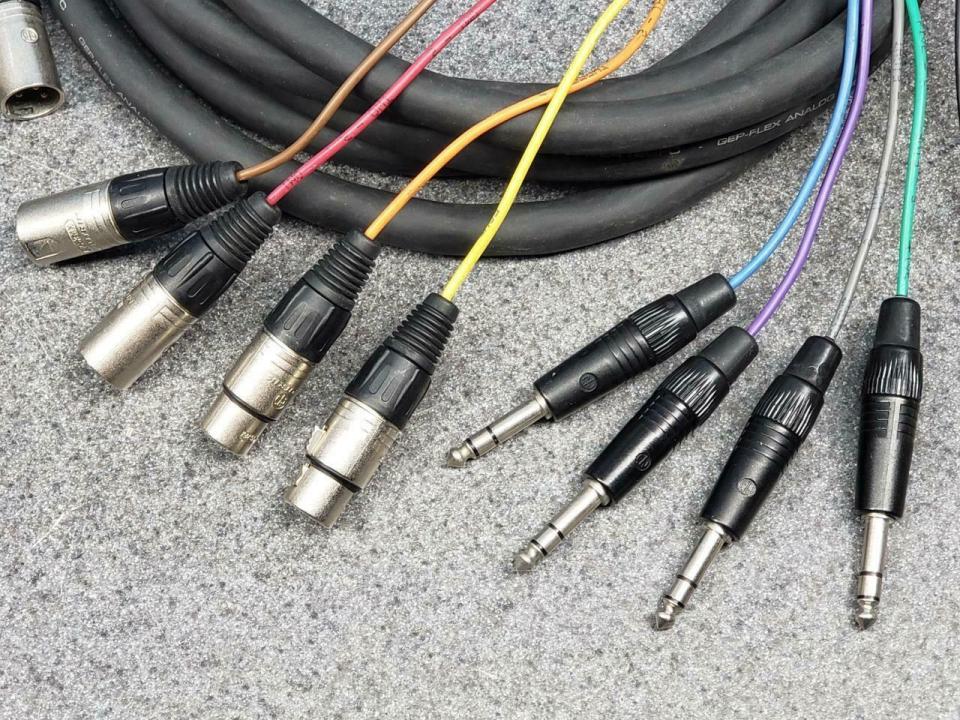

Существует несколько популярных разъемов (коннекторов) для подключения различной аппаратуры, микрофонов и инструментов:

• RCA;
• «банан»;
• DIN;
• TRS/TS;
• «лопатка»;
• XLR;
• SpeakOn.

Конструкция

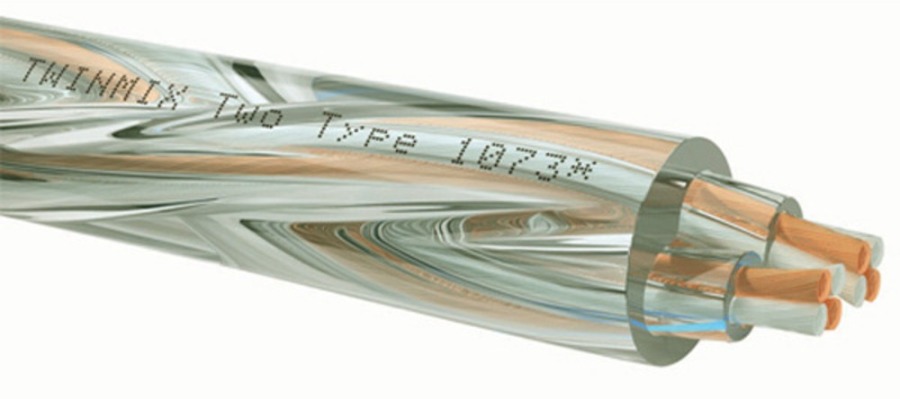

Любой провод для аудио домашнего музыкального центра или профессионального оборудования состоит из токопроводящего сердечника, покрытого изоляцией, в некоторых случаях экранированного, а также дополнительного слоя внешней оплетки. Низкокачественные изделия часто становятся причиной искажения сигнала или занижения его мощности, деформации звучания и присутствию посторонних шумов.

По строению различают несколько видов акустических кабелей:

• одножильные;
• многожильные (пучкообразные, симметричные и несимметричные, концентрические, параллельные и веревочные);
• витая пара (с разными типами экрана или вовсе без экранирования);
• коаксиальные (выделяются высоким сопротивлением к внешним помехам).

Сопротивление и сечение

Немаловажным является пропускная способность провода, на которую влияет его собственная длина, сопротивление и сечение. Недостаточное сечение акустических проводов способствует рассеиванию части мощности и сравнительно тихому звучанию низких частот. Сопротивлением называют свойство материала противодействовать движению электронов. Документация усилителя или динамиков (информация может располагаться на задней стенке устройств) содержит оптимальное значение сопротивления, в соответствии с этим и осуществляется подбор акустических кабелей для колонок.

Сечением называют площадь среза проводниковой жилы, от величины которой зависит сила тока, направленного по токопроводящей жиле. Характеристики низкочастотного тракта играют важную роль в определении сечения. Беспроигрышный вариант – купить проводник большего сечения, чем указано в паспорте к колонкам и усилителю, поскольку, чем больше толщина токопроводящей жилы, тем лучше.

Материал

Как правило, такая продукция изготавливается из качественной меди трех категорий:

• TPC – технически чистая разновидность;
• OFC – бескислородная медь (самый распространенный вариант);

Как известно, чем ниже сопротивление проводника, тем лучше сигнал. Благодаря низкому сопротивлению данного металла медь является идеальным материалом для создания лучших акустических кабелей для колонок, музыкальной аппаратуры, профессиональных и автомобильных аудиосистем. Однако существенного различия в звуке при использовании бескислородной или монокристаллической меди нет, поскольку особенности этих проводников проявляются ниже зоны чувствительности человеческого уха.

Токопроводящий сердечник может быть легирован разными составами:

• серебром, которое добавляет звучанию эмоциональности и яркости;
• оловом, которое сглаживает высокие частоты.

Изоляция

Для акустических кабелей изоляция выполняется из разных материалов:

• полипропилен;
• тефлон или вспененный тефлон;
• полиэтилен низкой плотности;
• ПВХ.

Изоляция из поливинилхлорида и ПЭ отлично подходит для производства изделий, которые используются в условиях относительно низкого напряжения, а также для коммуникационных кабелей. Тефлон и полипропилен отличаются высокой термостойкостью и диэлектрической стабильностью.

Как рассчитать сечение акустического кабеля

В интернете можно отыскать множество мнений и споров о том, что на качество звука влияет материал оплетки и изоляции, шаг скрутки, чистота кристаллов меди или даже количество жил в проводе. На самом деле качество акустических проводов зависит от трех факторов:

• поперечное сечение;
• материал проводящего сердечника;
• свойства изоляционного покрытия.

Домашняя акустика чаще всего подсоединяются посредством многожильного кабеля. Чтобы понять, как выбрать сечение акустического кабеля для колонок, потребуется произвести некоторые расчеты. Первым делом определяется напряжение в цепи – умножаем пиковую мощность усилителя на сопротивление, после чего из полученного произведения извлекаем квадратный корень. Далее следует определить ток, посредством деления мощности усилителя на напряжение сопротивление. Известно, что провод с сечением 1,5 квадратных миллиметра способен выдержать ток силой до 15 ампер.

Гораздо проще вычислить сечение можно при помощи приведенной ниже таблицы.

Правила эксплуатации и советы по выбору

Многие не знают, какой акустический кабель выбрать. Представляем несколько советов:

• следует выбирать товары со специальной маркировкой;
• важно определить необходимую длину заранее, но лучше всего покупать медный провод с запасом;
• обращайте внимание на тип коннекторов (разъемов);
• продукция известных брендов проверена временем;
• оплетка не должна быть липкой или маркой;
• для домашнего кинотеатра потребуется еще и оптический кабель;
• дешевые товары не гарантируют высокое качество;
• сопротивление акустического кабеля для колонок не должно превышать 5% от общей величины данного показателя колонки.

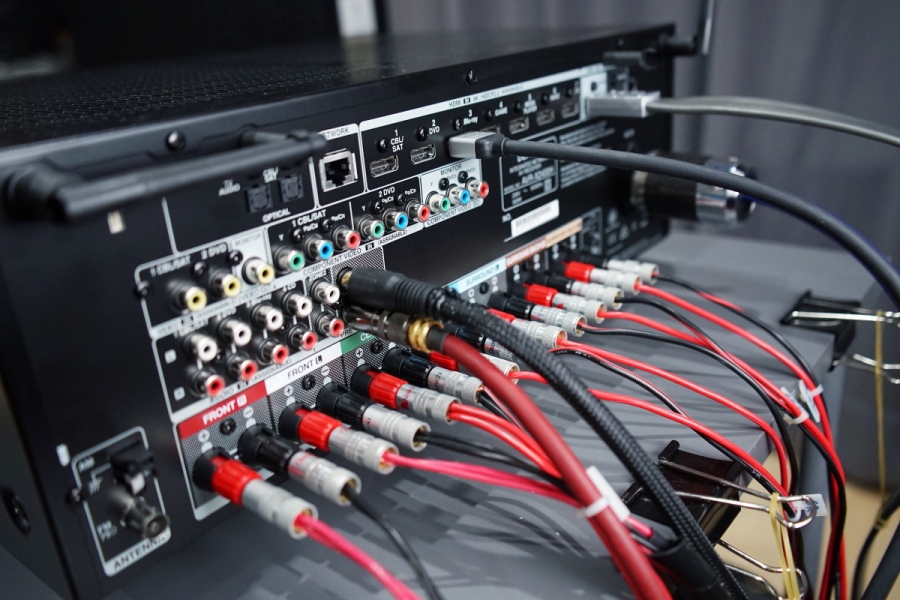

Производители предлагают пользователям продукции следовать нескольким простым правилам эксплуатации. К примеру, во избежание короткого замыкания необходимо соблюдать полярность, запрещается объединять разные провода, перекручивать или сгибать их, а также располагать кабель параллельно сетевой проводке.

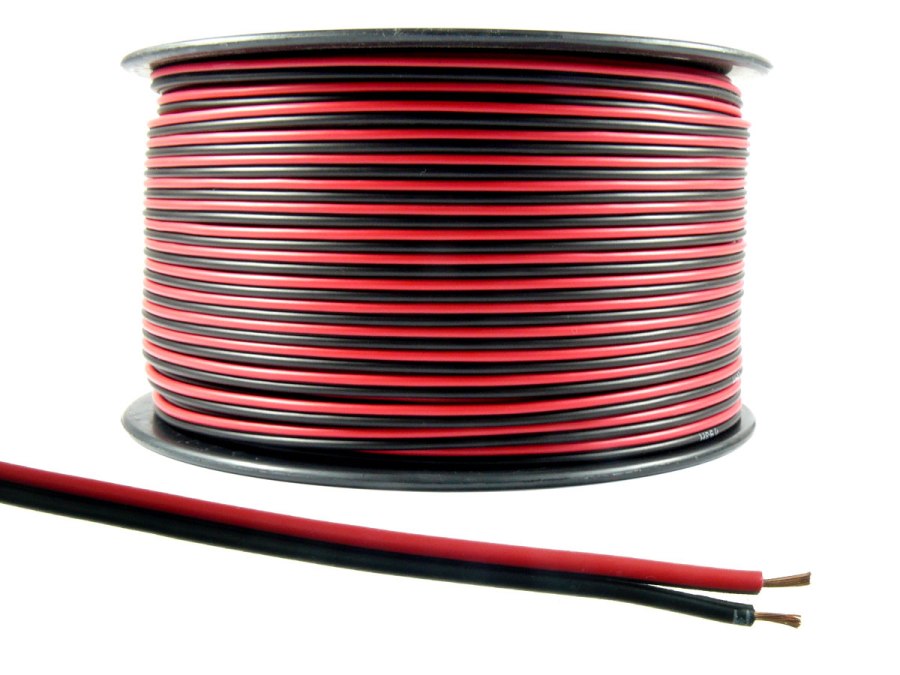

Кроме того, рекомендуется регулярно очищать контакты и следить за тем, чтобы неиспользуемые кабели были отсоединены. Последовательное соединение проводов и выводов оборудования гарантирует качественный результат. Специальная маркировка акустического кабеля помогает приобрести подходящие изделия. Например, плюсовой провод имеет изоляцию красного цвета или помечается цветной полосой, а минус, как правило, окрашен в черный цвет или вовсе не маркирован.

Высококачественные провода от надежных и известных во всем мире производителей помогут наслаждаться прекрасным и насыщенным звучанием.
