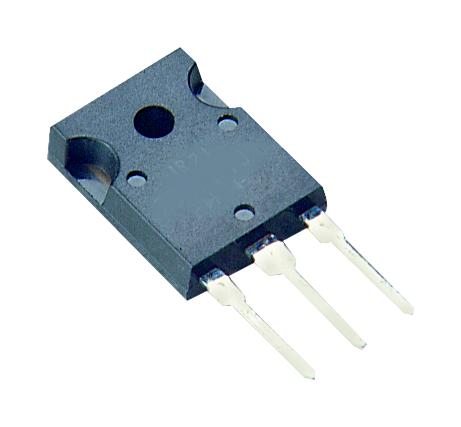

STW45NM60, Транзистор полевой N-канальный ST Microelectronics, 650В, 45A, корпус TO-247-3

MOSFET, N, TO-247; Transistor Type: MOSFET; Transistor Polarity: N; Voltage, Vds Typ: 600V; Current, Id Cont: 45A; Resistance, Rds On: 0.11ohm; Voltage, Vgs Rds on Measurement: 10V; Voltage, Vgs th Typ: 4V; Case Style: TO-247; Termination Type: Through Hole; Case Style, Alternate: SOT-249; Charge, Gate N-channel: 134nC; Current, Idm Pulse: 180A; Pins, No. of: 3; Power, Pd: 417W; Resistance, Rds on @ Vgs = 10V: 0.11ohm; Temperature, Tj Max: 150°C; Temperature, Tj Min: -55°C; Transistors, No. of: 1; Voltage, Rds Measurement: 10V; Voltage, Vds: 650V; Voltage, Vds Max: 650V; Voltage, Vgs Rds N Channel: 10V; Voltage, Vgs th Min: 3V  Корпус TO-247-3, Конфигурация и полярность N, Максимальное напряжение сток-исток 650 В, Ток стока номинальный при 25°C, без учета ограничений корпуса 45 А, Сопротивление открытого канала (мин) 110 мОм

Тип	MOSFET
Мощность	рассеиваемая (Pd) - 417 Вт
Тип упаковки	Tube (туба)
Корпус	TO-247-3
Диапазон рабочих температур	-55…+150 °С
Способ монтажа	Through Hole
Тип транзистора	N-канал
Упаковка	TUBE, 30 шт.
Описание	N-Channel 650 V 45A (Tc) 417W (Tc) Through Hole TO-247-3
MSL(Уровень чувствительности к влажности)	1
Емкость - пФ	3800
Вес брутто	6.80
Транспортная упаковка: размер/кол-во	60*50*50/150
Тип проводимости	N
Максимальное напряжение сток-исток, В	650
Максимальный ток стока (при Ta=25C), А	45
Минимальное сопротивление открытого канала, мОм	110
Заряд затвора, нКл	134
Нормоупаковка	30 шт
Описание Eng	MOSFET N-CH 650V 45A TO-247
Мощность Макс.	417Вт
Напряжение сток-исток макс.	650В
Ток стока макс.	45A
Сопротивление открытого канала	110 мОм

Тип канала	N канал
Напряжение источника стока Vds	650 В
Идентификатор тока непрерывного стока	45A
Сопротивление источника стока в рабочем состоянии	0,11 Ом
Тип корпуса транзистора	TO-247
Монтаж транзистора	Сквозное отверстие
Испытательное напряжение Rds (включено)	10 В
Максимальное пороговое напряжение источника затвора	4 В
Рассеиваемая мощность	417 Вт
Количество контактов	3 контакта
Максимальная рабочая температура	150°C
SVHC	Нет SVHC (17 декабря 2015 г.)
