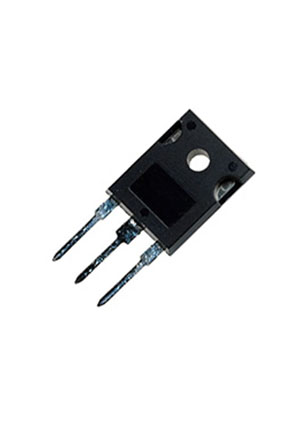

IRG7PH35UPBF, IGBT транзистор 1200В 35А 8-30кГц TO247AC восстановленное лужение выводов

Компания International Rectifier представила новое семейство надежных и эффективных IGBT транзисторов на 1200 В для индукционного нагрева, бесперебойных источников питания (UPS), солнечных батарей и сварочной техники.  Это транзисторы: IRG7PH35UPBF, IRG7PH42UPBF, IRG7PH46UPBF и также аналогичные приборы со встроенным диодом с малым временем восстановления. Новое семейство сверхбыстрых 1200 В транзисторов разработано на основе Trench технологии с плоской подложкой Field-Stop, которая позволяет значительно сократить потери на переключение и проводимость для повышения плотности мощности и эффективности работы на высоких частотах. Транзисторы также оптимизированы для применений, не требующих защиты от короткого замыкания, таких как UPS, солнечные инвертеры, сварочное оборудование, и дополняют линейку продукции IR для управления приводами со стойкостью к воздействию тока короткого замыкания в течение 10 мс. Линейка транзисторов охватывает диапазон токов 20-40 А для корпусированных приборов и до 150 А для кристаллов. Ключевыми преимуществами IGBT является квадратная область безопасной работы (RBSOA), положительный температурный коэффициент напряжения насыщения коллектор-эмиттер (VCEon), малое напряжение насыщения VCEon для уменьшения мощности рассеивания и повышения плотности энергии.

Тип упаковки	Tube (туба)
Корпус	TO-247AC
Максимальное напряжение кэ ,В	1200
Максимальный ток кэ при 25 гр. С,A	55
Максимальный ток кэ при 100 гр. С,A	35
Напряжение насыщения при номинальном токе, В	1.9
Максимальная частота переключения, кГц	30
Мощность макс.,Вт	210
Управляющее напряжение,В	6
Нормоупаковка	25 шт
Описание Eng	IGBT N-CH 1200V 55A 210000mW 3-Pin(3+Tab) TO-247AC Tube
Макс. рассеиваемая мощность	210 Вт
Макс. напр. коллектор-эмиттер	1200 В
Макс. ток коллектора	55 А
Импульсный ток коллектора макс.	60 А
Переключаемая энергия	1.06 мДж
