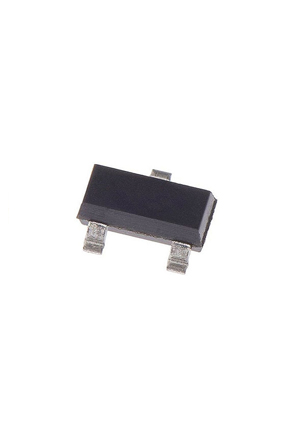

MCP1702T-3302E/CB, линейный стабилизатор 3,3В 2,7-13,2В SOT-23-3

Семейство MCP1702 LDO регуляторов имеет на выходе 250 мА при потреблении всего в 2 мкА. Входное напряжение регуляторов находится в диапазоне от 2.7 до 12.3 В, поэтому они могут использоваться в устройствах на батарейном питании: от двух до 6 батарей, на одной 9В батарейке или 1-2 литий-ионных аккумуляторов. Падение напряжения составляет всего 625 мВ при Vout 2.8В. Погрешность выходного напряжения составляет от ±0.4% при 25°C до ±3% в полном температурном диапазоне. Нестабильность выходного сигнала равна ±0.1% (при +25°C). Для повышения надежности разработки предусмотрена защита по току и от перегрева.  В линейке MCP1702 представлены модели с выходным напряжением от 1.2 до 5 В. Из компонентов обвязки требуется только емкость 1 мкФ, в качестве которой можно использовать керамические, танталовые или алюминиевые конденсаторы. Микросхемы выпускаются в корпусах SOT-23A, SOT-89-3 и TO-92.  Основные характеристики микросхемы:  • собственный ток потребления: 2.0мкА • диапазон входных напряжений: 2.7…13.2В • выходной ток: до 250 мА  • падение напряжения вход-выход: 650мВ • точность выходного напряжения: 0.4% • стандартный ряд выходных напряжений от 1.2 до 5 В;  • защита от превышения по току и перегрева;  • стабильная работа с выходным конденсатором 1 мкФ  • различные корпуса: SOT-23, SOT-89, TO-92-3

Тип упаковки	Tape and Reel (лента в катушке)
Рабочая температура	-40...+125
Выходное напряжение	3.3V
Выходной ток	250mA
Корпус	SOT-23A-3
Мин. входное напряжение, В	4
Макс. входное напряжение, В	16
Полярность включения	положительная
Выходное напряжение, В (фикс)	3.3
Номин. выходной ток, А	0.25
Падение напряжения вх/вых, В	0.65
Число регуляторов в корпусе	1
Максимальное входное напряжение	13.2V
Нормоупаковка	3000 шт
Описание Eng	Low Iq 250mA LDO, Vin 13.2V max, Vout=3.3V
Тип стабилизатора	Positive Fixed
