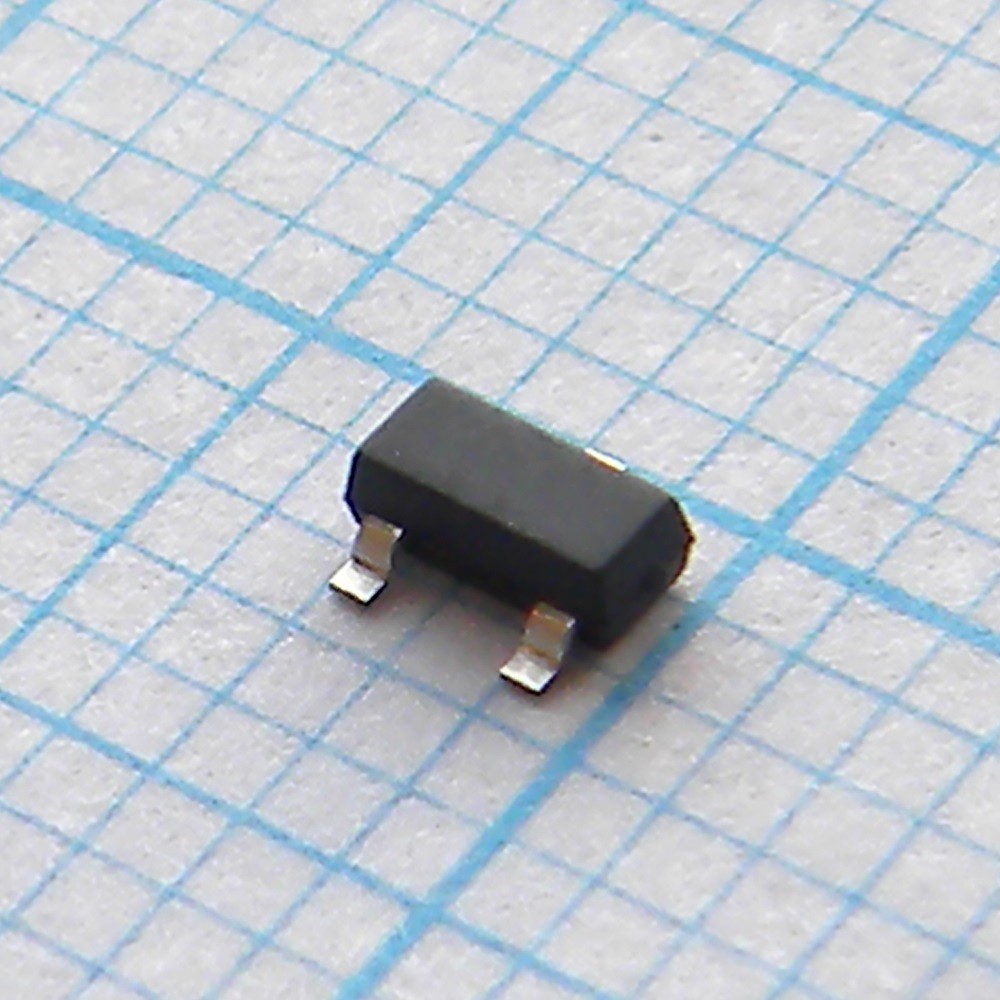

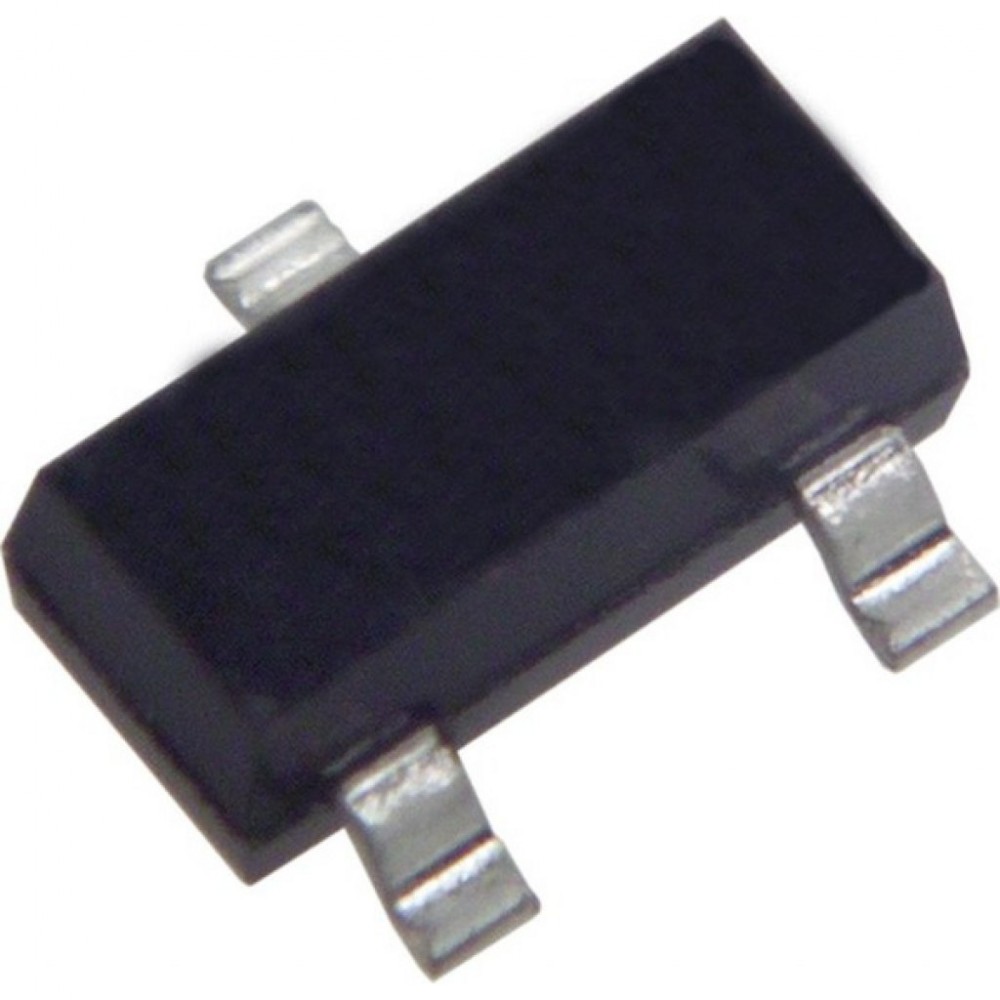

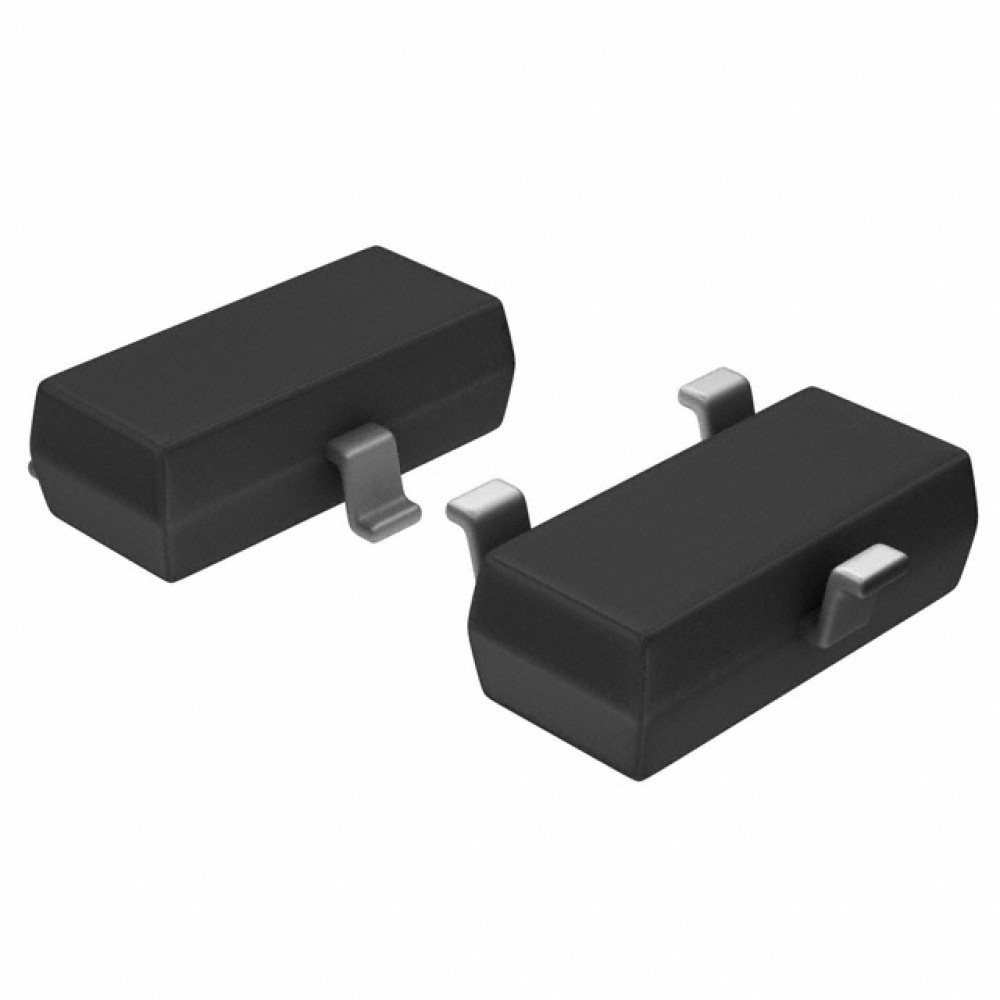

MCP1702T-3302E/CB, LDO регулятор напряжения Microchip, 3.3 В, 250 мА, корпус SOT23-3

Семейство MCP1702 LDO регуляторов имеет на выходе 250 мА при потреблении всего в 2 мкА. Входное напряжение регуляторов находится в диапазоне от 2.7 до 12.3 В, поэтому они могут использоваться в устройствах на батарейном питании: от двух до 6 батарей, на одной 9В батарейке или 1-2 литий-ионных аккумуляторов. Падение напряжения составляет всего 625 мВ при Vout 2.8В. Погрешность выходного напряжения составляет от ±0.4% при 25°C до ±3% в полном температурном диапазоне. Нестабильность выходного сигнала равна ±0.1% (при +25°C). Для повышения надежности разработки предусмотрена защита по току и от перегрева.  В линейке MCP1702 представлены модели с выходным напряжением от 1.2 до 5 В. Из компонентов обвязки требуется только емкость 1 мкФ, в качестве которой можно использовать керамические, танталовые или алюминиевые конденсаторы. Микросхемы выпускаются в корпусах SOT-23A, SOT-89-3 и TO-92.  Основные характеристики микросхемы:  • собственный ток потребления: 2.0мкА • диапазон входных напряжений: 2.7…13.2В • выходной ток: до 250 мА  • падение напряжения вход-выход: 650мВ • точность выходного напряжения: 0.4% • стандартный ряд выходных напряжений от 1.2 до 5 В;  • защита от превышения по току и перегрева;  • стабильная работа с выходным конденсатором 1 мкФ  • различные корпуса: SOT-23, SOT-89, TO-92-3

Тип	LDO стабилизатор напряжения серии MCP1702
Тип упаковки	Tape and Reel (лента в катушке)
Полярность	положительная
Напряжение	отпускания - 525…725 (max) мВ
Входное напряжение	2,7…13,2 (maх) В
Выходное напряжение	3,3 В
Выходной ток	250 мА
Корпус	SOT-23-3
Диапазон рабочих температур	-40…+125 °С
Способ монтажа	поверхностный (SMT)
Точность, %	регулирования напряжения - 0,4 %
Упаковка	REEL, 3000 шт.
Максимальное входное напряжение	13.2V
Количество	выходов - 1
Стандарт	AEC-Q100
Ток покоя, не более	5 мкА
Нестабильность	выходной нагрузки - 1 %
Входной ток	смещения (Ib) - 2 мкА
Описание	250 mA Low Quiescent Current LDO Regulator
MSL(Уровень чувствительности к влажности)	1
Вес брутто	0.06
Транспортная упаковка: размер/кол-во	60*50*50/9000
Падение напряжения, В	выходов - 1
Нормоупаковка	3000 шт
Описание Eng	Low Iq 250mA LDO, Vin 13.2V max, Vout=3.3V
Тип стабилизатора	Positive Fixed
