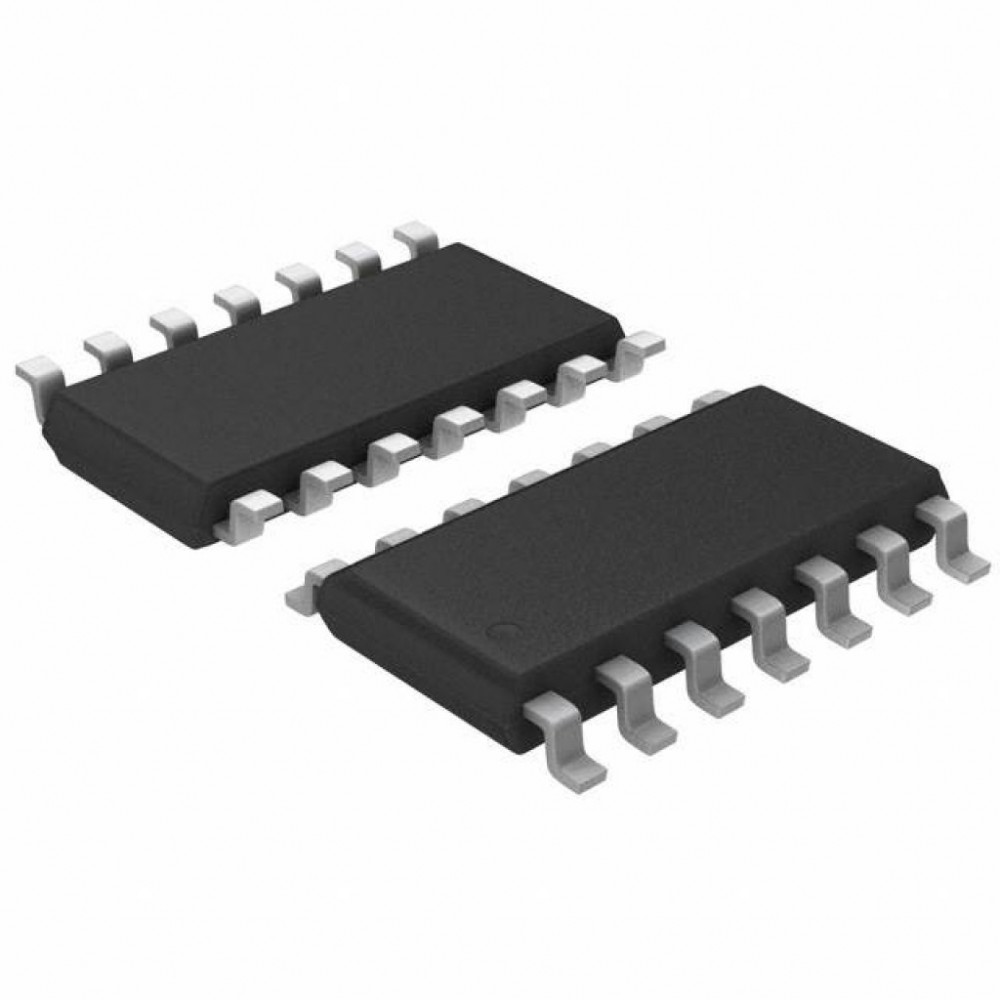

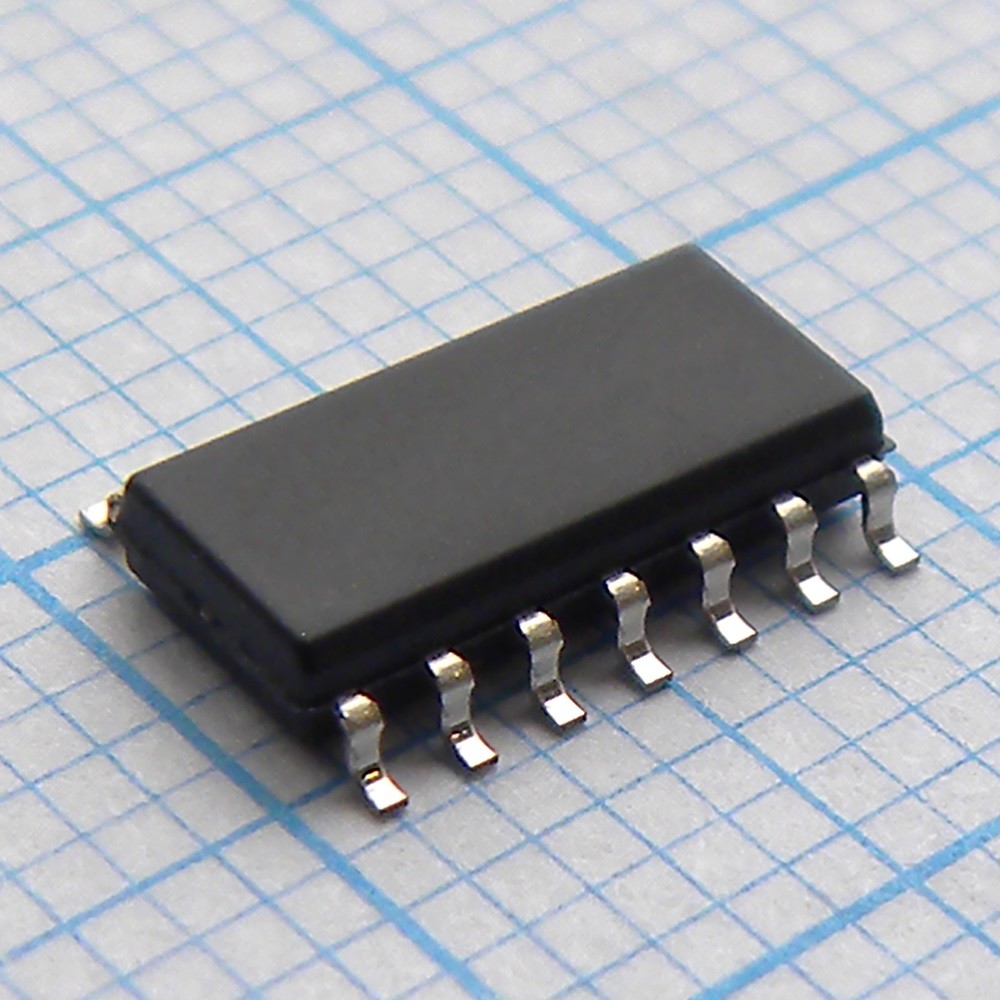

MAX3491EESD+T, приемопередатчик интерфейса RS485/RS422 Maxim Integrated, 10МБ/сек, защита от статического электричества 15kV, корпус SOIC-14(Narrow)

The MAX3491EESD+T is a 3.3V powered, ±15KV ESD protected true RS485/RS422 transceiver in 14 pin NSOIC package. This low power transceiver contains one driver and one receiver. The MAX3491E transmits up to 15Mbps and it has enhanced ESD protection. All transmitter outputs and receiver inputs are protected to ±15KV using IEC 1000-4-2 air-gap discharge, ±8KV using IEC 1000-4-2 contact discharge and ±15KV using human body model. Driver is short circuit current limited and it is protected against excessive power dissipation by thermal shutdown circuitry that places the driver outputs into a high impedance state. The receiver input has a fail-safe feature that provides logic high output if both inputs are open circuit. The MAX3491E is used in EMI sensitive applications, integrated services, digital networks and packet switching.

Тип	Приемопередатчик интерфейса RS485/422
Тип упаковки	Tape and Reel (лента в катушке)
Корпус	SOIC-14 (Narrow)
Способ монтажа	поверхностный (SMT)
Упаковка	REEL, 2500 шт.
Дуплекс	Full
Протокол	RS422, RS485
Гистерезис приемника	50mV
НУЛЛ 0	1.0
MSL(Уровень чувствительности к влажности)	1
Вес брутто	0.19
Транспортная упаковка: размер/кол-во	59*40*28/1000
Нормоупаковка	2500 шт
Тип устройства:	Transceiver
Описание Eng	TXRX RS485/422 10MBPS 14SOIC
Число приемников/передатчиков	1/1

Тип микросхемы	Приемопередатчик RS422 /RS485
Количество приемников	1приемников
Количество передатчиков	1
Режим связи	Полный дуплекс
Максимальная скорость передачи данных	12 Мбит/с
Минимальное напряжение питания	3 В
Максимальное напряжение питания	3,6 В
Корпус микросхемы	NSOIC
Количество контактов	14 контактов
Защита от электростатического разряда	±8 кВ (контакт), ±15 кВ (воздушный зазор), ±15 кВ (HBM)
Отказоустойчивый	Разомкнут
Минимальная рабочая температура	-40°C
Максимальная рабочая температура	85°C
MSL	MSL 1 - Неограниченный
SVHC	Нет SVHC (27 июня 2024 г.)
