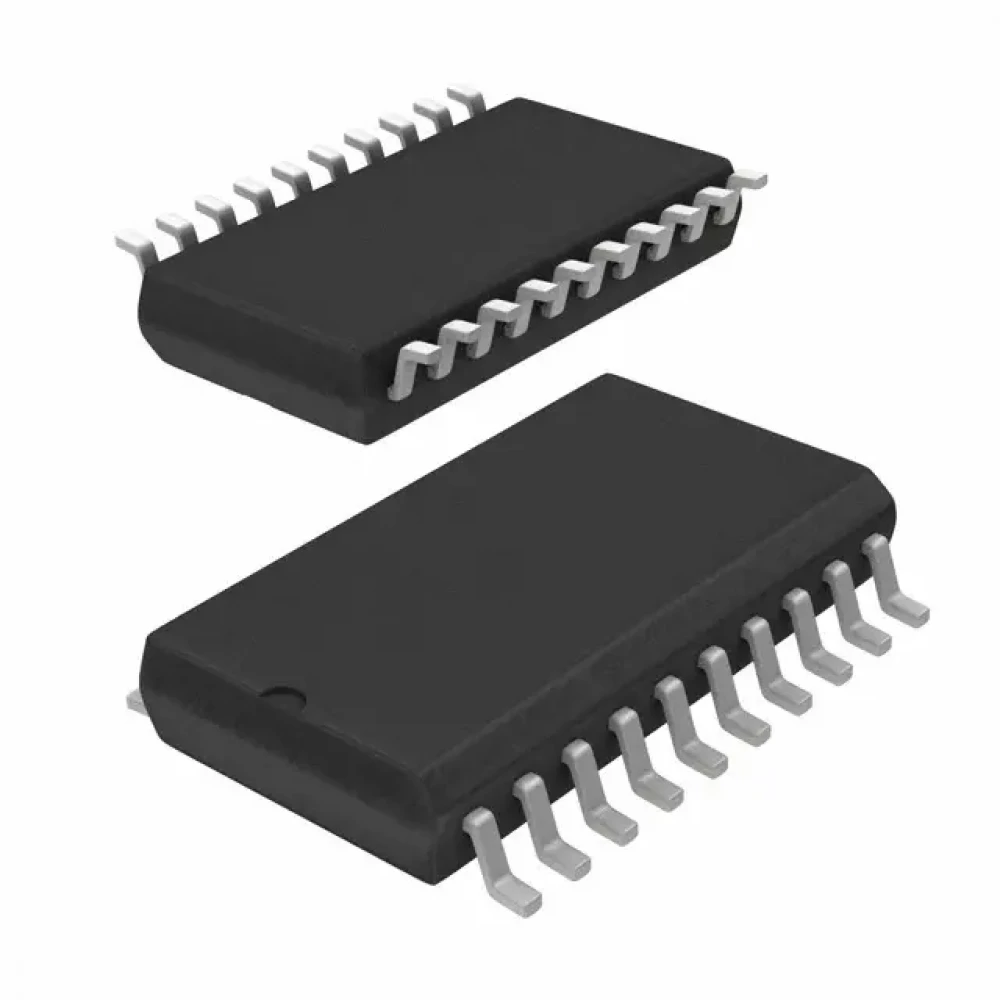

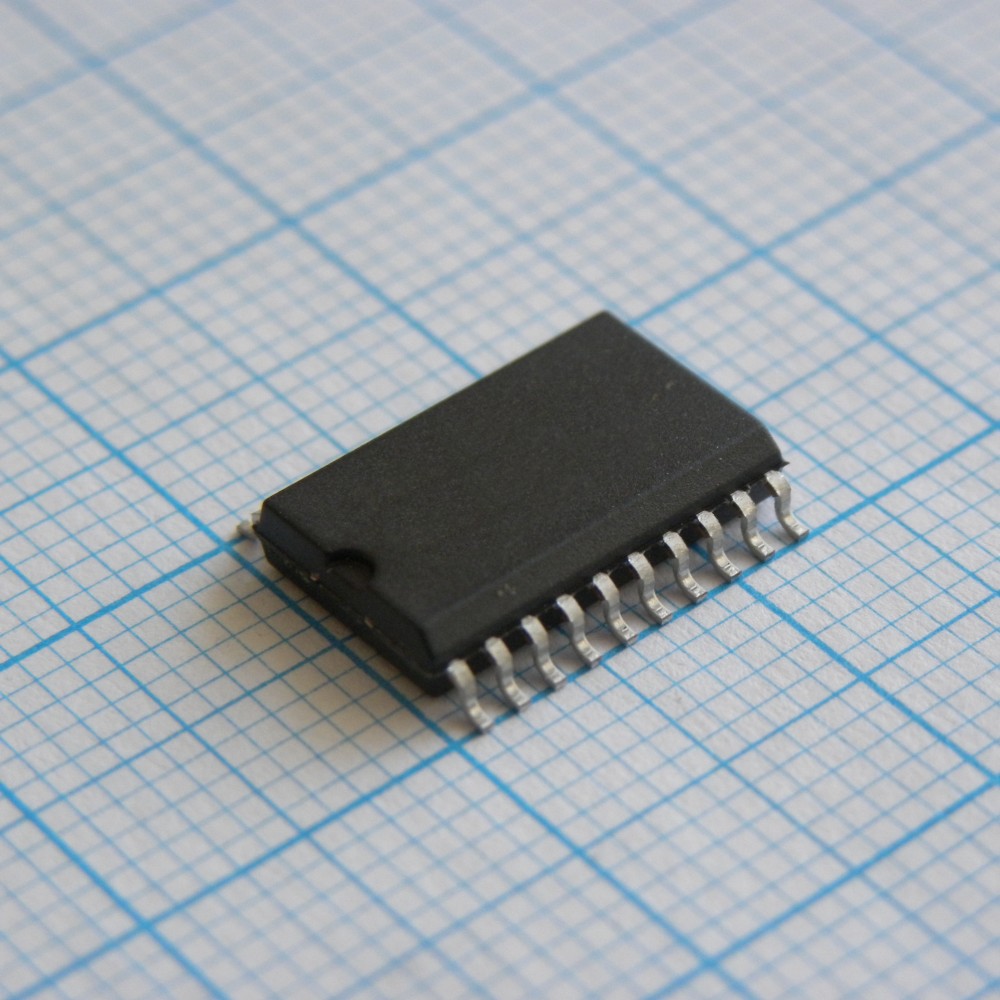

UCC2895DWTR, ШИМ контроллер Texas Instruments с возможностью сдвига фазы, 4 канала, 1000 кГц, корпус SOIC-20

The UCC2895DWTR is a BiCMOS advanced phase shift Resonant Controller implements control of a full-bridge power stage by phase shifting the switching of one half-bridge with respect to the other. The device allows constant frequency pulse-width modulation in conjunction with resonant zero-voltage switching to provide high efficiency at high frequencies. The part is used either as a voltage-mode or current-mode controller. The additional features such as enhanced control logic, adaptive delay set and shutdown capability. Because the device is built using the BCDMOS process, it operates with dramatically less supply current than it's bipolar counterparts. The UCC3895 operates with a maximum clock frequency of 1MHz.

Тип	ШИМ-контроллер с фазовым сдвигом серии UCC2895
Мощность	рассеиваемая - 0,65 Вт
Тип упаковки	Tape and Reel (лента в катушке)
Напряжение	опорное - 5 В
Входное напряжение	9…16,5 (max) В
Выходной ток	до 100 мА
Корпус	SOIC-20
Напряжение питания	10 В ~ 16.5 В
Частота	преобразователя - 1000 кГц (max); скважность - 100 (max)
Диапазон рабочих температур	-40…+85 °С
Способ монтажа	поверхностный (SMT)
Упаковка	REEL, 2000 шт.
Конфигурация	мостовая; кол-во выходов - 4 (BiCMOS)
Потребляемый ток	30 (опорный ток - 15) мА
Число каналов	4
Частота преобразования	1 мГц
Рабочий цикл	100%
MSL(Уровень чувствительности к влажности)	2
Вес брутто	0.67
Транспортная упаковка: размер/кол-во	58*46*46/300
Нормоупаковка	2000 шт
Описание Eng	REG CTRLR ISO PWM 20-SOIC
