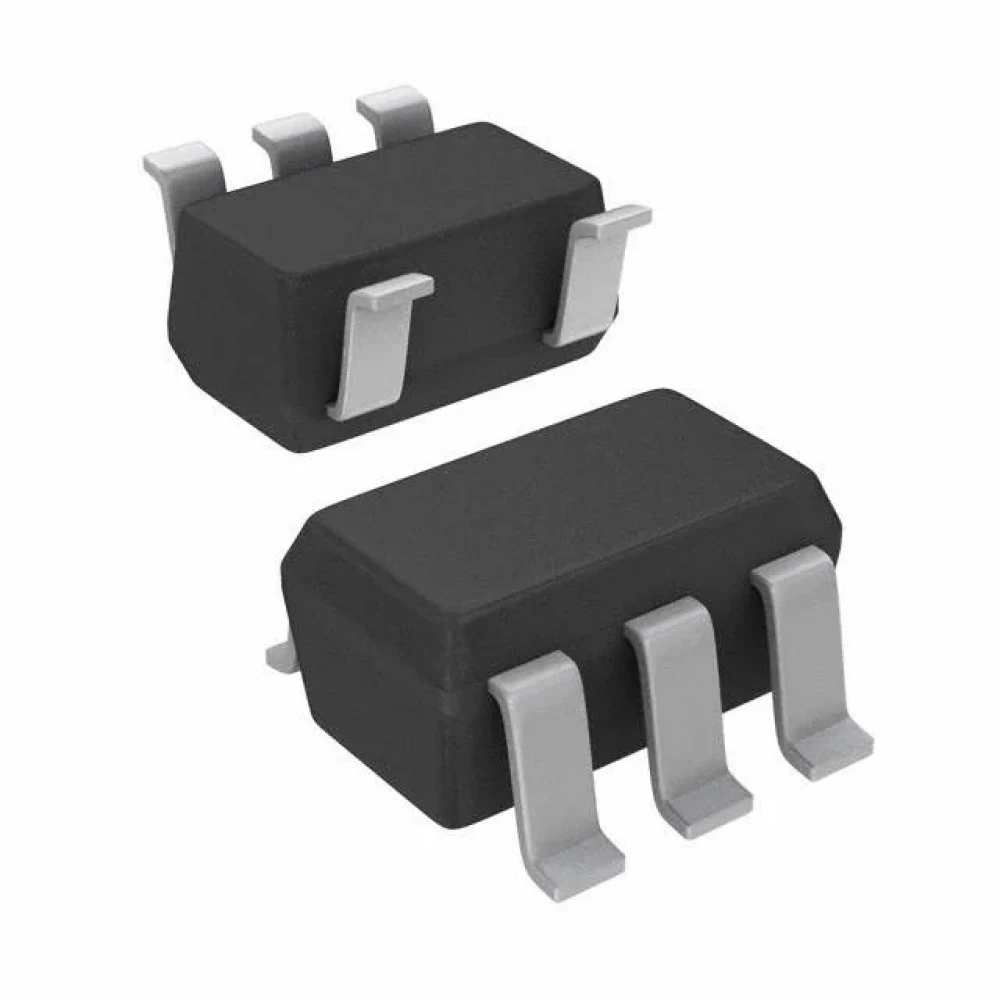

TPS2051BDBVR, Переключатель распределения мощности нагрузки Texas Instruments, корпус SOT-23-5

The TPS2051BDBVR is a Single Current Limited Power Distribution Switch intended for applications where heavy capacitive loads and short-circuits are likely to be encountered. This device incorporates 70mR N-channel MOSFET power switches for power-distribution systems that require multiple power switches. Each switch is controlled by a logic enable input. Gate drive is provided by an internal charge pump designed to control the power-switch rise times and fall times to minimize current surges during switching. The charge pump requires no external components. When the output load exceeds the current-limit threshold or a short is present, the device limits the output current to a safe level by switching into a constant-current mode, pulling the over-current logic output low. When continuous heavy overloads and short-circuits increase the power dissipation in the switch, causing the junction temperature to rise, a thermal protection circuit shuts off the switch to prevent damage.

Тип	Переключатель распределения мощности нагрузки серии TPS2051B
Тип упаковки	Tape and Reel (лента в катушке)
Рабочая температура	-40…+125 °С
Выходной ток	500 мА
Корпус	SOT-23-5
Интерфейс	on/off
Напряжение питания	2,7...5,5 В
Диапазон рабочих температур	-40…+85 °С
Количество выходов	1
Способ монтажа	поверхностный (SMT)
Тип выхода	N-Channel
Конфигурация выхода	High Side
Тип переключателя	General Purpose
Напряжение нагрузки	2,7…5,5 В
Сопротивление	во включенном состоянии - 140 мОм
Упаковка	REEL, 3000 шт.
Конфигурация	1 выход
Вес	0,08 г
Время	нарастания/спада - 3 мс / 10 мс
MSL(Уровень чувствительности к влажности)	1
Вес брутто	0.07
Транспортная упаковка: размер/кол-во	59*46*53/3000
Нормоупаковка	3000 шт
Описание Eng	PWR DIST SWITCH SNGL SOT23-5
Число выходов	1
Отношение ВходВыход	1:1
