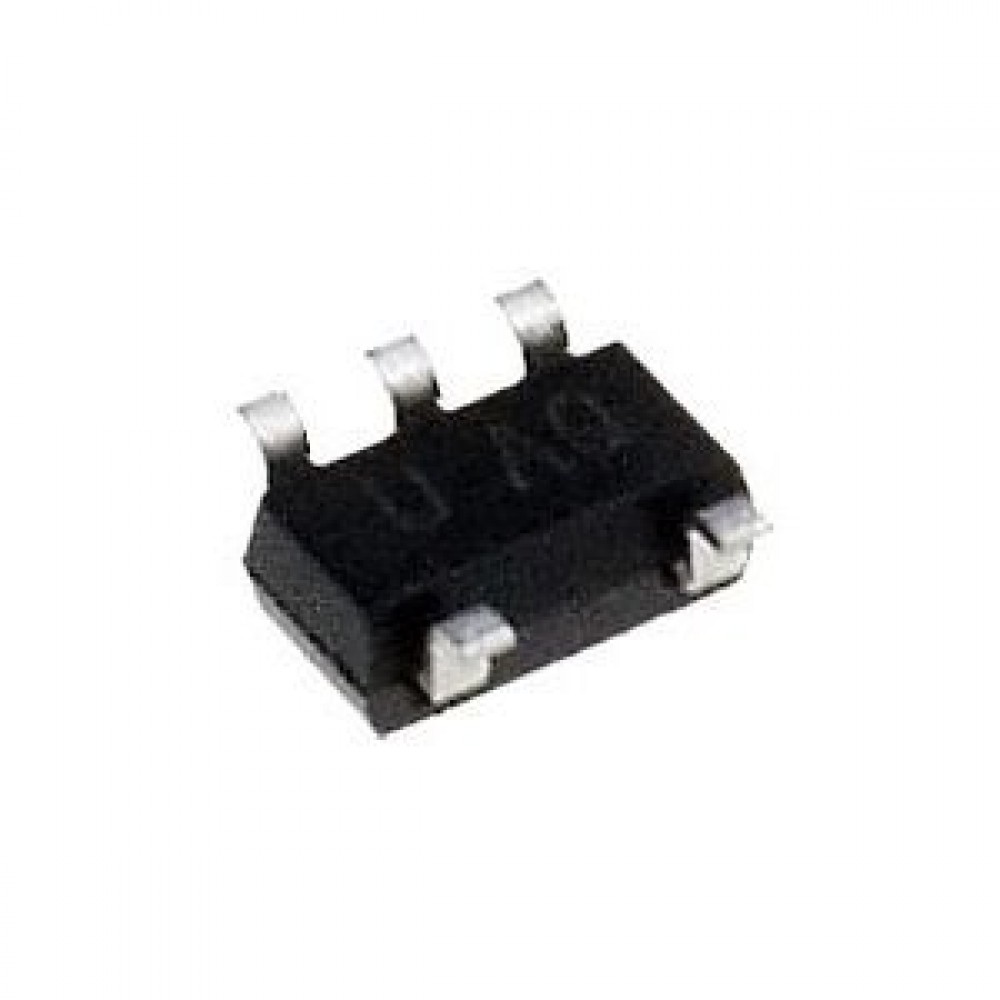

TPS76333DBVR, LDO регулятор напряжения Texas Instruments, 2.7 ... 10В вх., 3.3В вых., 150 мА, корпус SOT-23-5

The TPS76333DBVR is a 3.3V fixed output low-power low-dropout (LDO) Linear Regulator. This regulator feature low quiescent currents compared to conventional LDO regulators. A combination of new circuit design and process innovation has enabled the usual PNP pass transistor to be replaced by a PMOS pass element. Because the PMOS pass element behaves as a low-value resistor, the dropout voltage is very low - typically 300mV at 150mA of load current and is directly proportional to the load current. Since the PMOS pass element is a voltage-driven device, the quiescent current is very low (140µA maximum) and is stable over the entire range of output load current (0 to 150mA). The low-dropout (LDO) voltage feature and low-power operation result in a significant increase in system battery operating life. The device also features a logic-enabled sleep mode to shut down the regulator, reducing quiescent current to 1µA maximum at TJ = 25°C.

Тип	Стабилизатор напряжения линейный серии TPS76333
Мощность	рассеиваемая (Pd) - 555 мВт
Тип упаковки	Tape and Reel (лента в катушке)
Входное напряжение	2,7…10 (max) В
Выходное напряжение	3,3 В
Выходной ток	150 мА

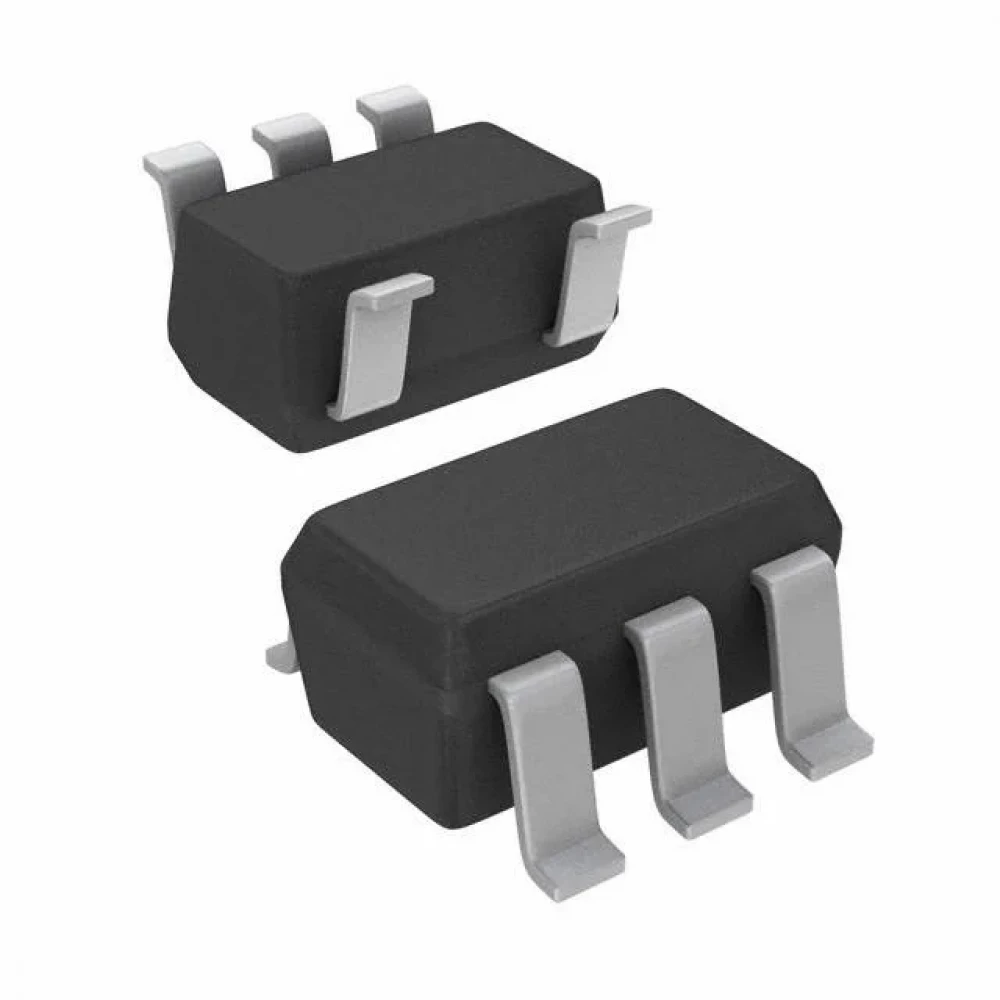

Корпус	SOT-23-5
Диапазон рабочих температур	-40…+125 °С
Способ монтажа	поверхностный (SMT)
Упаковка	REEL, 3000 шт.
Конфигурация	полярность - положительная; кол-во выходов - 1
Максимальное входное напряжение	10V
Характеристика	падение напряжения при max нагрузке - 500 мВ
Ток покоя, не более	100 мкА
Нестабильность	выходного напряжения или тока - 0,07%/ В
Входной ток	смещения (Ib) - 85 мкА
Допускаемое отклонение	выходного напряжения - 3 %
MSL(Уровень чувствительности к влажности)	1
Вес брутто	0.06
Транспортная упаковка: размер/кол-во	59*46*46/6000
Нормоупаковка	3000 шт
Описание Eng	REG LDO 3.3V 0.15A SOT23-5
Тип стабилизатора	Positive Fixed
