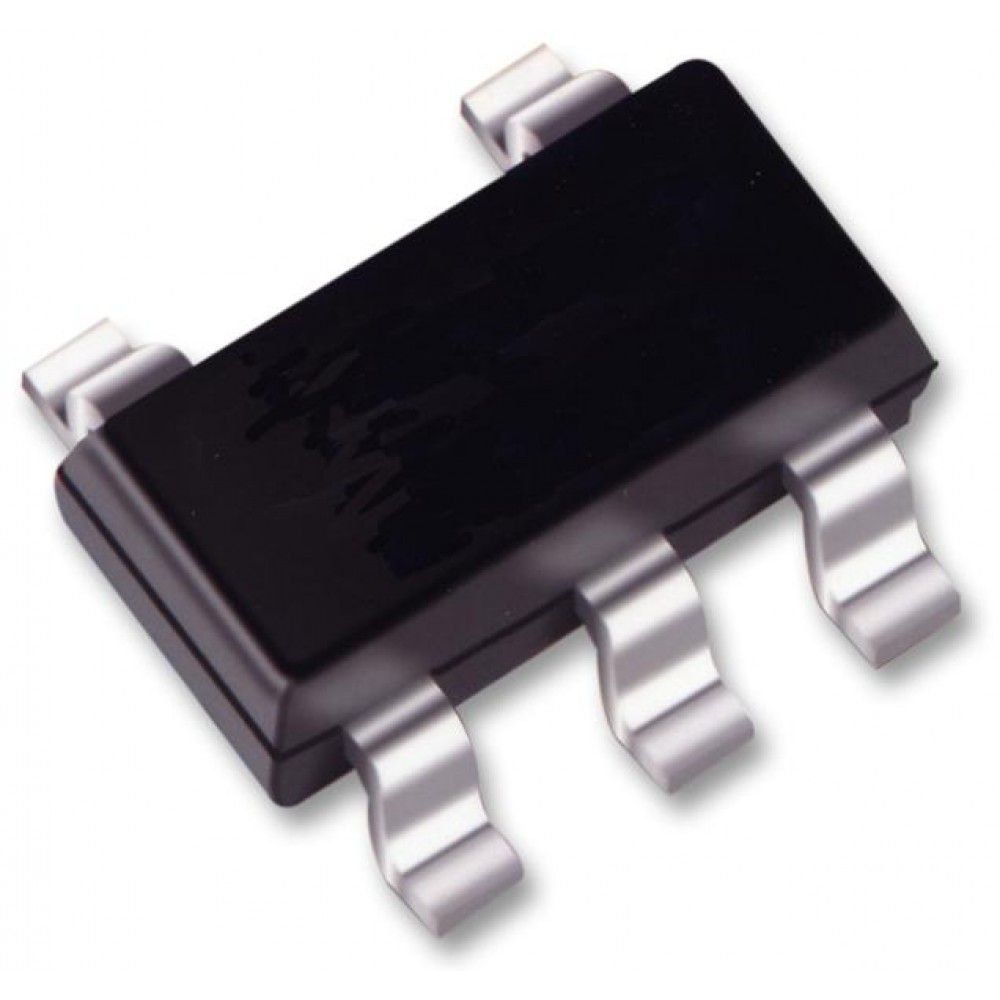

TPS71533DCKR, LDO регулятор напряжения Texas Instruments, 3.3В, 50мА, корпус SC70-5

The TPS71533DCKR is a Low-dropout (LDO) Voltage Regulator offers the benefits of high input voltage, low-dropout voltage and low-power operation. The device, which operate over an input range of 2.5 to 24V, are stable with any capacitor greater than or equal to 0.47µF. The low dropout voltage and low quiescent current allow operation at extremely low power levels. Therefore, the devices are ideal for powering battery management ICs. Specifically, because the devices are enabled as soon as the applied voltage reaches the minimum input voltage, the output is quickly available to power continuously operating battery charging ICs. The usual PNP pass transistor has been replaced by a PMOS pass element. Because the PMOS pass element behaves as a low-value resistor, the low dropout voltage, typically 415mV at 50mA of load current, is directly proportional to the load current. The low quiescent current (3.2µA typically) is stable over the entire range of output load current (0 to 50mA).

Тип	LDO стабилизатор напряжения серии LM709 с малым падением напряжения
Мощность	рассеиваемая (Pd) - 0,32 Вт
Тип упаковки	Tape and Reel (лента в катушке)
Входное напряжение	2,5…24 (max) В
Выходное напряжение	3,3 В; допустимое отклонение - 4 % (полярность - положительная)
Выходной ток	50 мА
Корпус	SC-70-5
Падение напряжения	0,75 В (при Iнаг. = 50 мА) мВ
Диапазон рабочих температур	-40…+125 °С
Способ монтажа	поверхностный (SMT)
Упаковка	REEL, 3000 шт.
Максимальное входное напряжение	24V
Характеристика	подавление пульсаций - 80 dB (typ)
Ток покоя, не более	3,2 мкА
Нестабильность	выходного напряжения или тока - 20; выходной нагрузки - 22 мВ
Входной ток	смещения (Ib) - 3,2 мкА
MSL(Уровень чувствительности к влажности)	1
Вес брутто	0.05
Транспортная упаковка: размер/кол-во	60*50*50/3000
Нормоупаковка	3000 шт
Описание Eng	REG LDO 3.3V 50MA SC70-5
Тип стабилизатора	Positive Fixed
