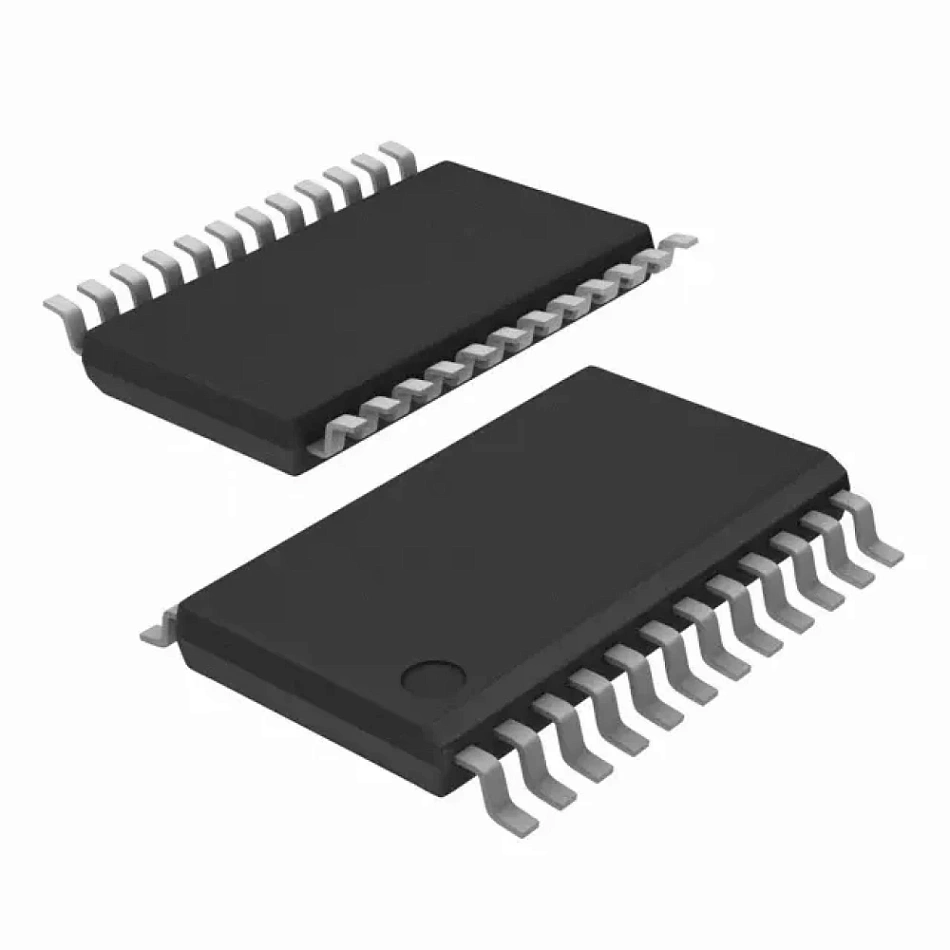

SN74LVC4245APWR, преобразователь логического уровня 3,3В в 5В Texas Instruments, 8 каналов, 3 состояния выхода, корпус TSSOP-24

The SN74LVC4245APWR is a non-inverting Octal Bus Transceiver and 3.3 to 5V Shifter with 3-state outputs. The SN74LVC4245A device is designed for asynchronous communication between data buses. The device transmits data from the A bus to the B-bus or from the B-bus to the A-bus, depending on the logic level at the direction-control (DIR) input. The output-enable input can be used to disable the device so the buses are effectively isolated. The control circuitry is powered by VCCA. The SN74LVC4245A device terminal out allows the designer to switch to a normal all 3.3 or all 5V 20-terminal SN74LVC4245 device without board re-layout. The designer uses the data paths for pins 2-11 and 14-23 of the SN74LVC4245A device to align with the conventional 245 terminal out.

Тип	Приемопередатчик серии SN74LVC4245A
Тип упаковки	Tape and Reel (лента в катушке)
Примечание	АП6
Выходной ток	высокого/ низкого уровня - 24 мА
Корпус	TSSOP-24
Напряжение питания	(min) - 2,7…4,5; (max) - 3,6…5,5 (Uпит.=3,3; 5) В
Диапазон рабочих температур	-40…+85 °С
Особенности	согласование уровня питания 3,3 В с уровнем 5 В
Способ монтажа	поверхностный (SMT)
Технология	CMOS, TTL, тип логики - True
Упаковка	REEL, 2000 шт.
Конфигурация	8 -канальный неинвертируемый
Напряжение питания, В	2.7 V ~ 3.6 V, 4.5 V ~ 5.5 V
Потребляемый ток	80 мкА
Время	задержки распространения - 6,7 нс
Тип входа/ выхода	с уровнем LVTTL; тип выхода - 3-State
MSL(Уровень чувствительности к влажности)	1
Вес брутто	0.34
Транспортная упаковка: размер/кол-во	50*40*38/4000
Нормоупаковка	2000 шт
Описание Eng	BUS TRANSCEIVER 8BIT 24TSSOP
