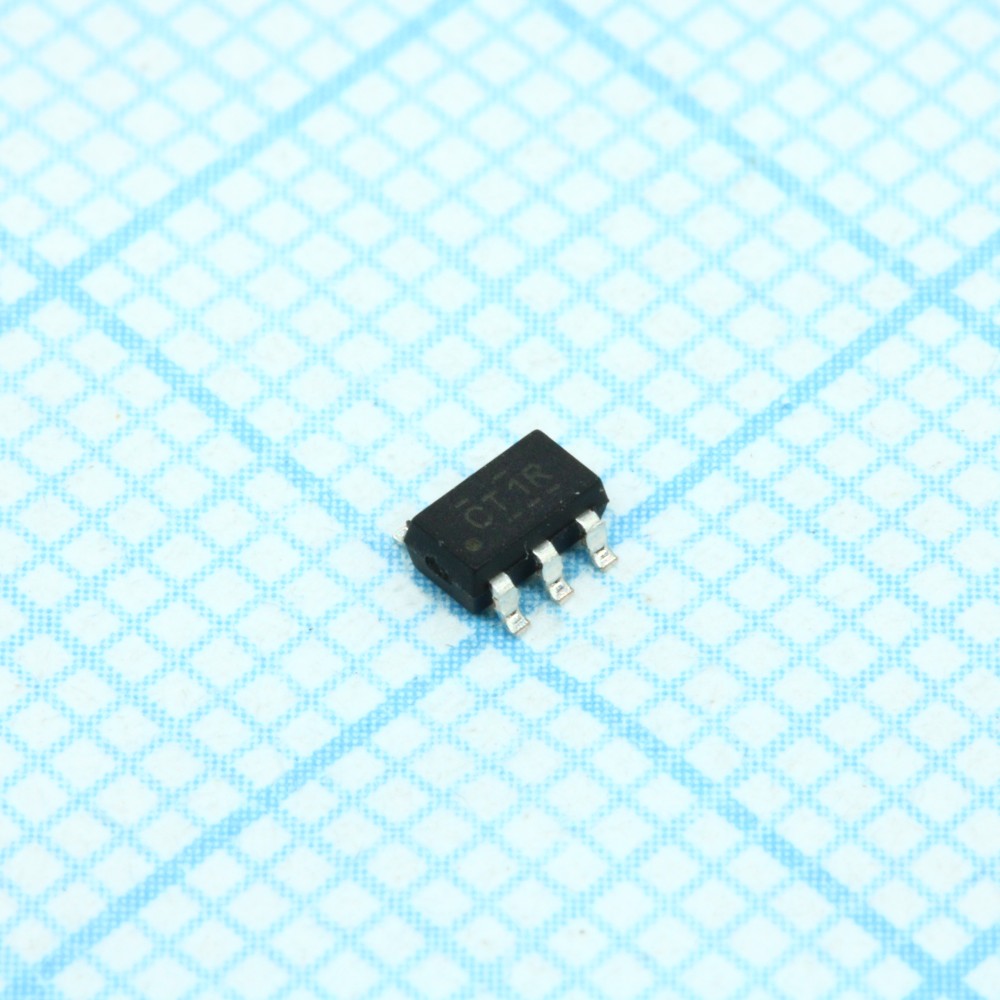

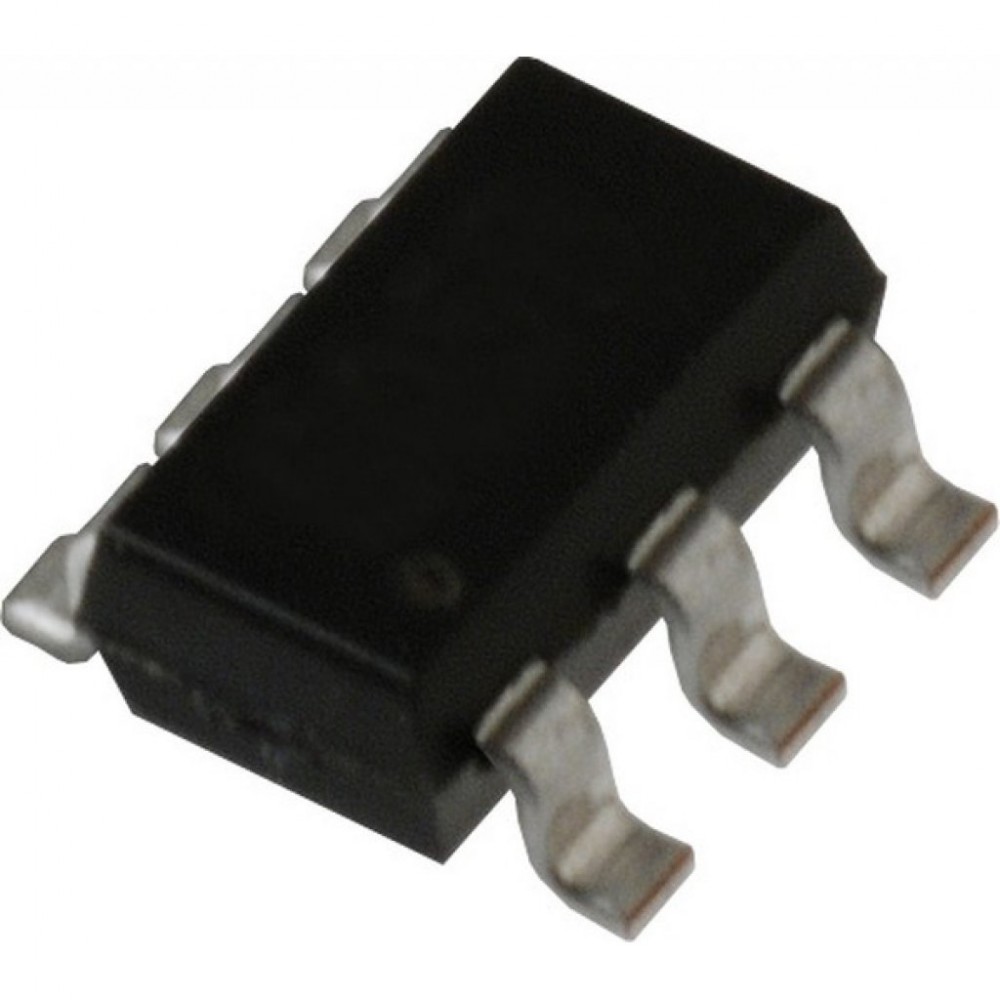

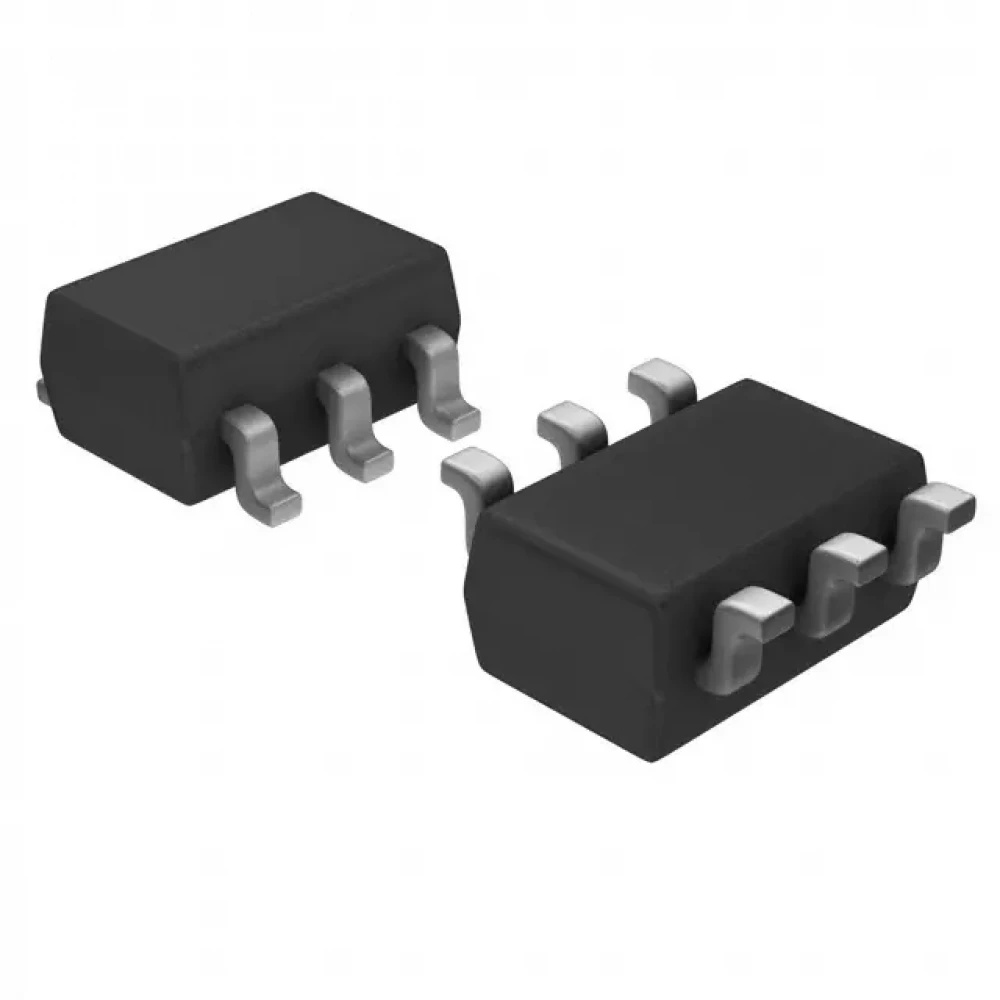

SN74LVC1T45DBVR, микросхема стандартной логики Texas Instruments

The SN74LVC1T45DBVR is a Single-bit Dual-supply Bus Transceiver with configurable voltage translation and 3-state outputs. This single-bit non-inverting bus transceiver uses two separate configurable power-supply rails. The A port is designed to track VCCA. VCCA accepts any supply voltage from 1.65 to 5.5V. The B port is designed to track VCCB. VCCB accepts any supply voltage from 1.65 to 5.5V. This allows for universal low-voltage bidirectional translation between any of the 1.8, 2.5, 3.3 and 5V voltage nodes. Designed for asynchronous communication between two data buses. The logic levels of the direction-control (DIR) input activate either the B-port outputs or the A-port outputs. The device transmits data from the A bus to the B bus when the B-port outputs are activated and from the B bus to the A bus when the A-port outputs are activated. The input circuitry on both A and B ports always is active and must have a logic HIGH or LOW level applied to prevent excess ICC and ICCZ.

Тип	Приемопередатчик серии SN74LVC1T45
Тип упаковки	Tape and Reel (лента в катушке)
Выходной ток	высокого/ низкого уровня - 32 мА
Корпус	SOT-23-6
Напряжение питания	1,65…5,5 max В
Диапазон рабочих температур	-40…+85 °С
Особенности	переключение в эконом. режим (Ioff), защита от перенапряж. по входу, изолированная шина питания
Способ монтажа	поверхностный (SMT)
Тип выхода	3-State
Технология	CMOS, TTL, тип логики - True
Упаковка	REEL, 3000 шт.
Напряжение питания, В	1.65 V ~ 5.5 V
Время	задержки распространения - 17,7 нс
MSL(Уровень чувствительности к влажности)	1
Вес брутто	0.07
Транспортная упаковка: размер/кол-во	60*50*50/6000
Нормоупаковка	3000 шт
Описание Eng	Voltage Level Translator 6-Pin SOT-23 T/R
