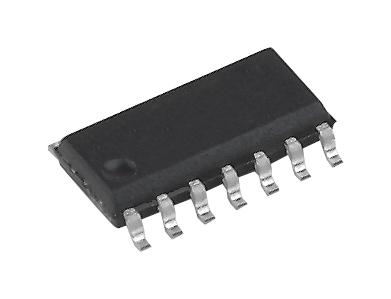

Микросхема PIC16F684-I/SL LPF MIC

8BIT FLASH MCU, SMD, TUBE57, 16F684 Series PIC16F Memory Size, Flash 3.5KB EEPROM Size 256Byte Memory Size, RAM 128Byte No of I/O Lines 12 No. of ADC Inputs 8 Timers, No. of 3 PWM Channels, No of 4 Clock Frequency 20MHz Voltage, Supply Min 2V Voltage, Supply Max 5.5V Termination Type SMD Case Style SOIC No. of Pins 14 Operating Temperature Range -40°C to +85°C Temp, Op. Max 85°C Temp, Op. Min -40°C Base Number 16F684 Bits, Number in ADC 10 Frequency 20MHz IC Generic Number 16F684 Logic Function Number 16F684 Memory Configuration 2K x 14 Memory Size 2048 Memory Size, Program Memory 2048Byte Memory Type FLASH Microprocessor/Controller Features ADC, 2 Comparators, WDT, PWRT, OST, BOD/POR, ICSP/ECCP, PWM, Prog Vref, PWR Mgt. No. of Bits 8 Packaging Type Tube RAM Size 128Byte Temperature Range, IC Industrial  Корпус SO-14, Ядро PIC, Максимальная частота ядра 20 МГц, Объём памяти программ 3.58 кБайт, Объём EEPROM памяти 256 Байт, Объём оперативной памяти 128 Байт, Периферия Brown-out Detect/Reset, POR, PWM, WDT, АЦП/ЦАП A/D 8x10b, Напряжение питания, min 2 В, Напряжение питания, max 5.5 В

Тип упаковки	Tube (туба)
Корпус	SO14
Нормоупаковка	57 шт
Описание Eng	MCU 8BIT 3.5KB FLASH 14SOIC

Ассортимент продукции	Микроконтроллеры PIC16
Ядро устройства	PIC16
Максимальная рабочая частота	20 МГц
Объем программной памяти	3,5 КБ
Количество контактов	14 контактов
Корпус микросхемы	SOIC
Количество вводов-вывода	12I
Интерфейсы	I2C, SPI
Объем оперативной памяти	128 Байт
Каналы АЦП	8 каналов
Разрешение АЦП	10 бит
Минимальное напряжение питания	2 В
Максимальное напряжение питания	5,5 В
Минимальная рабочая температура	-40°C
Максимальная рабочая температура	85°C
Монтаж микросхемы	Поверхностное крепление
Семейство MCU	PIC16
Серия MCU	PIC16F6xx
Квалификация	AEC-Q100
MSL	MSL 1 - без ограничений
SVHC	Нет SVHC (17 декабря 2015 г.)
