Сегодня трудно представить мир без пультов управления, наручных часов с функцией измерения, охранных систем в зданиях и роботов, которые берут на себя работу людей. В каждом из них используют ИК-приемники. Рассмотрим устройство инфракрасного приемника, его характеристики, принципы работы и устранение возможных неполадок.
Что такое ИК-приемник, где его используют
ИК-приемник — это электронное устройство, предназначенное для улавливания и декодирования сигналов в форме инфракрасного света, который передается с помощью специального излучателя. Например, такой способ передачи команд используют в обычных домашних пультах дистанционного управления. Приемник преобразует инфракрасные импульсы в электрические сигналы, которые передаются для интерпретации управляющей схеме устройства.

Некоторое время назад такие устройства ставили и в мобильные телефоны, и в компьютеры для обмена данными. И развивали такие системы неплохую для своего времени скорость: до 4 МБит/с. Однако постепенно роль ИК-приемников в передаче данных уменьшилась из-за появления более современных технологий, таких как Bluetooth и Wi-Fi.
Часто ИК-датчики применяют в системах освещения. Сенсоры, которые реагируют на движение, устанавливают в подъездах, коридорах и ванных комнатах, где свет включается автоматически при появлении человека. В охранных системах инфракрасные приемники работают в составе датчиков движения. Они фиксируют изменения в тепловом фоне, которые возникают при появлении человека в зоне действия.
Инфракрасные датчики ставят в диспенсеры мыла и воды и в бесконтактные мусорные ведра, что позволяет избежать физического контакта. Кроме того, ИК-технологии применяют в бытовых гаджетах для здоровья. Бесконтактные термометры измеряют температуру тела, фиксируя инфракрасное излучение кожи, а пульсометры и фитнес-трекеры анализируют показатели через кровеносные сосуды, используя тот же принцип.
Простота, точность и цена ИК-датчиков стала залогом их обширного применения и в промышленных условиях:

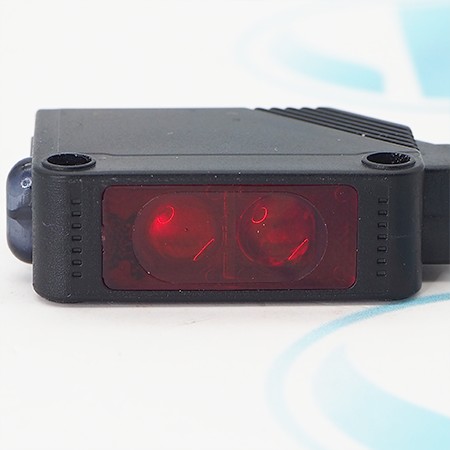

- На конвейерных линиях выполняют функции детекторов присутствия и считывателей перемещающихся объектов. Они фиксируют наличие деталей на ленте, контролируют их положение и определяют момент прохождения через контрольные точки. Это позволяет автоматизировать сортировку, упаковку и сборку продукции, повышает производительность и снижает вероятность ошибок.
- В системах безопасности применяются для охраны периметра и предотвращения несанкционированного доступа. Барьеры на основе инфракрасного излучения создают невидимые невооруженным глазом линии защиты, пересечение которых вызывает сигнал тревоги. Подобные решения востребованы на складах, в производственных цехах и в зонах хранения дорогостоящего оборудования.
- В системах контроля качества инфракрасные сканеры и анализаторы проверяют состав материалов, выявляют дефекты и определяют точность сборки. Например, в пищевой промышленности они могут обнаруживать примеси в продуктах, а в химическом производстве — контролировать состав смесей и идентифицировать вещества по спектру их излучения.
- В энергетике и металлургии служат для мониторинга температуры оборудования и материалов. Тепловизоры и пирометры, основанные на инфракрасном излучении, измеряют температуру без физического контакта. Такие устройства позволяют контролировать нагрев печей, трубопроводов и реакторов, предотвращая перегрев и аварии.
- В логистике и складском хозяйстве применяются в автоматических системах учета и сортировки товаров. Они взаимодействуют со сканерами штрихкодов и RFID-системами, ускоряют инвентаризацию и отслеживание перемещений продукции. Подобные системы применяются и в торговле на кассах.
- В машиностроении и робототехнике становятся частью сложных систем навигации и ориентации. Их используют в роботах для распознавания препятствий и построения маршрутов, а также в системах точного позиционирования для управления движением механизмов.
Основные характеристики, устройство инфракрасного приемника и принцип работы
ИК-приемники работают на основе обнаружения инфракрасного излучения, которое находится в диапазоне длин волн от 700 нанометров до 1 миллиметра. Большинство бытовых и промышленных устройств используют диапазон 850–950 нанометров, так как он по физическим и технологическим причинам хорошо подходит для передачи данных и сигналов управления.
Основной элемент инфракрасного приемника — фотодиод или фототранзистор, чувствительный к ИК-свету. При попадании излучения на активную область этого элемента в нем возникает электрический ток, который затем усиливается и преобразуется в цифровой сигнал. Для фильтрации паразитных сигналов (например, от солнечного света) приемники оснащают оптическими фильтрами, которые пропускают только заданный диапазон излучения.
Принцип работы ИК-приемника основан на модуляции сигнала. Источник излучает свет не непрерывно, а импульсами с определенной частотой: чаще всего 36–38 кГц. Такая модуляция позволяет устройству игнорировать фоновое излучение и фокусироваться только на передаваемых данных. Прибор демодулирует сигнал, выделяя импульсы нужной частоты, а затем передает их в управляющую схему.
Чувствительность инфракрасного приемника измеряют как минимальную силу сигнала, которую устройство может распознать, и обычно она выражается в микроваттах. Дальность приема зависит от мощности передатчика, качества оптики и угла обзора приемника. Углы обзора, как правило, варьируются от 30 до 90 градусов и определяют, насколько точно нужно направить источник сигнала.
Еще одна ключевая характеристика — скорость отклика, то есть, время, за которое приемник обрабатывает входной сигнал. Для управления бытовыми устройствами обычно достаточно времени реакции в миллисекунды, тогда как в системах передачи данных и промышленной автоматизации нужна более высокая скорость.
ИК-приемники также различают по типу выхода:
- устройства с аналоговым выходом передают сигналы в виде непрерывного напряжения;
- с цифровым — в виде логических уровней, что упрощает их интеграцию в современные схемы с микроконтроллерами и микропроцессорами.
Например, инфракрасный приемник TSOP4456 разработан компанией Vishay для систем дистанционного управления, имеет следующие характеристики:
- диапазон питающего напряжения: 2,5 В–5,5 В;
- частота: 56 кГц;
- потребляемый ток: порядка 0,4 мА;
- угол обзора: около 45°;
- дальность приема: до 45 метров при оптимальных условиях;
- рабочая температура: от –25…+85 °C;
- выходной сигнал: цифровой, с низким уровнем в активном состоянии.
TSOP4456 подходит для использования в системах дистанционного управления, где нужна высокая дальность действия и устойчивость к помехам. Его можно применять в бытовой электронике, такой как телевизоры, аудиосистемы и кондиционеры, а также в промышленном оборудовании, которое требует дистанционного управления, построенном с использованием протоколов r-step и Thomson RCA.
Промышленные ИК-приемники требуют учета условий, в которых они будут работать. Пыль, дым, влажность, температура, вибрации — все это может потребовать специального исполнения устройства и его адаптации к сложным условиям. Больше инфракрасных приемников можно найти в специальном разделе.
Устранение неполадок
Устранение неполадок, связанных с ИК-приемником, начинается с проверки базовых компонентов и условий эксплуатации устройства. Прежде всего, нужно убедиться, что источник сигнала работает исправно. В случае с телевизионным пультом достаточно направить его на камеру смартфона и нажать кнопку — если ИК-диод пульта исправен, на экране камеры будет виден мигающий свет.
Если источник сигнала в порядке, следующим шагом станет проверка работы самого ИК-приемника. Начать стоит с осмотра его поверхности на наличие загрязнений, пыли или механических повреждений. Загрязнение линзы может ослабить сигнал, поэтому ее следует аккуратно протереть мягкой тканью.
Затем важно убедиться, что ИК-приемник получает питание. Если устройство подключено к сети, можно проверить напряжение на выводах приемника с помощью мультиметра. Отсутствие напряжения может указывать на неисправность цепи питания или предохранителя, если он установлен.
Если питание есть, но сигнал не проходит, стоит проверить соединения с платой. Обрыв или плохой контакт в пайке может привести к потере сигнала. В таком случае нужно внимательно осмотреть и при необходимости перепаять соединения.
Далее можно протестировать выходной сигнал ИК-приемника осциллографом, чтобы убедиться, что он правильно передает импульсы при приеме сигнала. Если сигнал искажается или отсутствует, возможно, потребуется замена приемника.
Если после этих проверок неисправность остается, проблема может быть в контроллере, который обрабатывает сигнал от приемника. В таком случае потребуется диагностика микроконтроллера или основной платы устройства.
Теперь вы знаете устройство инфракрасного приемника, его характеристики и способы устранения неполадок. Несмотря на то, что часть задач этого оборудования берут на себя более сложные и совершенные технологии, ИК-приемники продолжают находить новые применения, а их простота и стоимость дает другим технологиям большую фору с точки зрения экономической эффективности и технической надежности.
